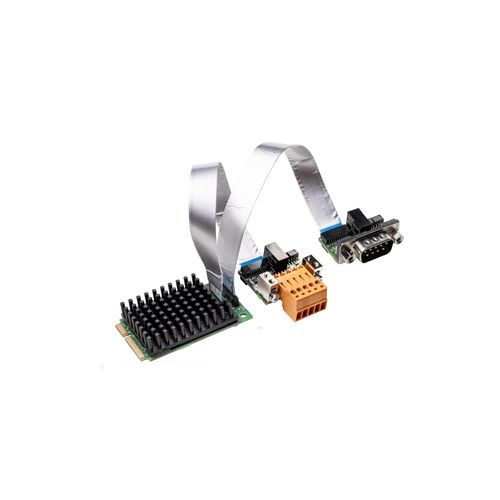

Tarjeta de comunicación PCI Express CANopen CIFX 90E-2CODNETF

DeviceNetDMA

Descripción del producto
La CIFX 90E-2CO\DN\ET\F es una tarjeta de comunicación Mini PCI Express de 2 canales para automatización basada en PC. Ofrece una interfaz CANopen y una interfaz DeviceNet, cada una configurable como Master o Slave. La pila de protocolos funciona de forma autónoma en la tarjeta (firmware netX) y intercambia datos de proceso con el host a través de Dual-Port-Memory o acceso directo a memoria (DMA). Un controlador y conjunto de herramientas Hilscher cifX homogéneos facilitan la integración entre protocolos y formatos de tarjeta. Las opciones de hardware incluyen interfaces de red desmontables (cable de 15 cm o 30 cm), conectores M12, NVRAM opcional y variantes de temperatura extendida hasta 70 °C.

Puntos destacados

• Una interfaz CANopen y una interfaz DeviceNet (configurables como Master o Slave) en una única ranura Mini PCI Express
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla mediante una amplia gama de controladores y un C-Toolkit gratuito
• Acceso a datos mediante Dual-Port-Memory o acceso directo a memoria (DMA)
• Interfaz de red desmontable disponible (cable 15 cm o 30 cm)
• Variantes de temperatura de funcionamiento extendida hasta 70 °C
• Protocolo modificable cargando firmware netX diferente

Protocolos compatibles

• DeviceNet Master
• CANopen Master
• DeviceNet Slave
• CANopen Slave

Información de pedido
Nombre del producto | Nº de referencia | Breve descripción
CIFX 90E-2CO\DN\ET\F | 1293.574 | Tarjeta PC 2 canales Mini PCI Express - CANopen/DeviceNet
NXLIC-MASTER 2 LICENCIAS | 8212.000 | Dos licencias Master
CIFX 90E-2CO\DN\ET\F/30 | 1293.574/30 | Tarjeta PC 2 canales Mini PCI Express - CANopen/CANopen para temperatura extendida incl. cable de 30 cm

Especificaciones técnicas

• Factor de forma: Mini PCI Express (tarjeta de media altura)
• Canales: 2 canales
• Interfaces fieldbus: 1 x CANopen y 1 x DeviceNet (Master o Slave)
• Interfaz host: Dual-Port-Memory o acceso directo a memoria (DMA)
• Interfaz de red: interfaz de red desmontable (opciones de cable 15 cm / 30 cm)
• Temperatura: variantes para temperatura de funcionamiento extendida (hasta 70 °C)
• Firmware: protocolo seleccionable cargando diferentes firmwares netX
• Software: controlador Hilscher cifX y herramientas uniformes; C-Toolkit disponible
• Opciones de hardware: conectores M12, NVRAM opcional, variantes con/sin disipador y modelos de 2 canales
• Referencias de pedido típicas: 1293.574 y variantes (ver información de pedido)
