Tarjeta de comunicación PCI DMA CIFX 90E-DNETF

Resumen del producto
La familia de tarjetas PC cifX es una plataforma unificada que soporta sistemas Real-Time Ethernet y Fieldbus para automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el equipo anfitrión mediante Dual-Port-Memory (DPM) o DMA. Todas las tarjetas PC comparten el mismo controlador y herramientas, independientemente del protocolo y del formato de la tarjeta. La tecnología netX de Hilscher permite múltiples protocolos Real-Time Ethernet en una única plataforma hardware; el protocolo se cambia cargando un firmware diferente.

Puntos destacados

• Tarjeta PC DeviceNet universal (Maestro o Esclavo)
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia variedad de controladores
• Acceso a datos mediante memoria de doble puerto o acceso directo a memoria (DMA)
• Incluye una interfaz de red desmontable (15 cm o 30 cm)
• Soporta rango de temperatura de funcionamiento ampliado hasta +70 °C

Protocolos compatibles

• DeviceNet Maestro
• DeviceNet Esclavo

Datos técnicos (resumen)
Nombre del producto: CIFX 90E-DN\ET\F
Número de pieza: 1291.514

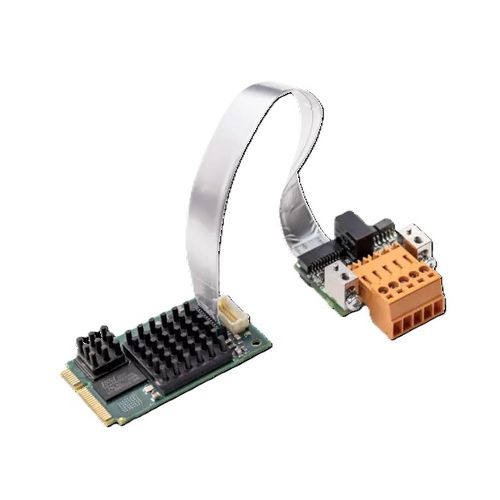

Descripción breve: PC Card cifX Mini PCI Express DeviceNet Master o Slave - con conector de cable fieldbus para interfaz de montaje DeviceNet (AIFX-DN)
Función: Interfaz de comunicación con Mini PCI Express e interface DeviceNet
Tipo de controlador de comunicación: netX 100
Memoria integrada: 8 MB SDRAM; 4 MB Flash EPROM serie
Alimentación: +3.3 V CC ±5 % (corriente típica 600 mA a 3,3 V)
Conector: mediante bus Mini PCI Express
Interfaz del sistema: Mini PCI Express, puerto de una vía (X1)
Acceso a datos: DPM o DMA; Tamaño de memoria de doble puerto: 64 KB; Ancho de datos: 32 bit; Velocidad de transmisión: 33 MHz
Estándar de comunicación: DeviceNet; Tipo de interfaz: ISO-11898 según especificación DeviceNet, con aislamiento óptico; Conector: Cable Connector Fieldbus X3 (para conectar AIFX-DN)
Indicadores: LED SYS (LED estado del sistema)
Condiciones ambientales permitidas: Temperatura de operación -20 °C ... +70 °C (flujo de aire durante medición: 0,5 m/s); Temperatura de almacenamiento -40 °C ... +85 °C; Humedad 10 % … 95 % relativa (sin condensación); Altitud 0 m … 2000 m
Dimensiones (L x An x Al): 51 mm x 30,2 +/- 0,1 mm x 12,5 mm
Montaje/Instalación: Conector de sistema PCI Express Mini (3,3 V), X1/X2 = una vía
Software de configuración: SYCON.net (master & slave); netX Configuration Tool (slave)
Conformidad: RoHS: Sí; CE y UKCA: Sí
EMC / Inmunidad: Cumple EN 55011, EN 61000-4-2/3/4/5/6/8 y EN 61000-6-2 (entornos industriales)
