Tarjeta de comunicación aislada CIFX 90-REF

de 2 vías

Descripción

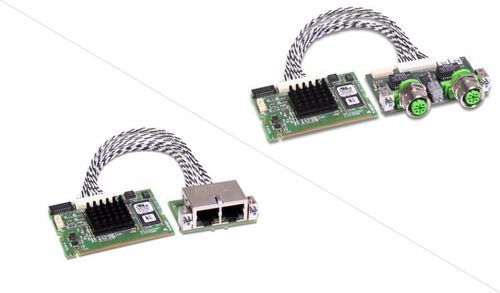

La tarjeta PC cifX Mini PCI CIFX 90-RE\F proporciona una interfaz de comunicación Ethernet en tiempo real dedicada para automatización basada en PC. La pila de protocolo se ejecuta de forma autónoma en la tarjeta (netX 100) y los datos de proceso se intercambian con el host mediante Dual-Port-Memory (DPM) o DMA. La plataforma Hilscher y el conjunto de controladores comunes permiten un flujo de integración idéntico independientemente del protocolo o formato de tarjeta. El cambio de protocolo se realiza cargando firmware diferente, de modo que una misma plataforma hardware puede admitir varios estándares Real-Time Ethernet.

Puntos destacados

• Interfaz Real-Time Ethernet Mini PCI (configurable como Master o Slave)
• Pila de protocolo autónoma en el controlador netX 100
• Acceso a datos vía Dual-Port-Memory (64 KB) o DMA
• Factor de forma Mini PCI estándar (3,3 V) con opción de interfaz Ethernet separada
• Rango operativo hasta +70 °C (opciones extendidas disponibles)
• Amplia disponibilidad de controladores y herramientas (SYCON.net, C-Toolkit)

Descripción del producto (adicional)
Opciones de hardware: longitudes de cable diferentes, conectores M12 opcionales, NVRAM adicional, variantes de 2 canales e interfaces de red separadas. La cartera cifX se amplía de forma continua con nuevos protocolos y formatos (p. ej. M.2, mini PCIe half-size, CC-Link IE Field). Una biblioteca amplia de controladores y herramientas de configuración (SYCON.net, netX Configuration Tool) facilitan la integración en sistemas de automatización PC.

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificaciones técnicas

• Nombre de producto: CIFX 90-RE\F
• Número de pieza: 1290.100
• Descripción breve: tarjeta PC cifX Mini PCI para Real-Time Ethernet (Master/Slave) con conector de cable para interfaz AIFX-RE
• Controlador: netX 100
• RAM integrada: 8 MB SDRAM
• FLASH integrada: 4 MB Flash EPROM serie
• Tensión de alimentación: +3,3 V DC ±5 %
• Corriente típica: 650 mA @ 3,3 V
• Conector (alimentación/sistema): bus Mini PCI
• Tipo de bus: Mini PCI
• Acceso a datos: DPM o DMA
• Tamaño Dual-Port-Memory: 64 KB
• Ancho de datos: 32 bit
• Frecuencia del bus sistema: 33 MHz
• Estándar de comunicación: Ethernet (10BASE-T/100BASE-TX, aislado)
• Conector Ethernet: Cable Connector Ethernet X4 (JST SM20B-SRSS-TB(LF)(SN)) para AIFX-RE
• Indicadores: LED de estado SYS
• Temperatura de funcionamiento: 0 °C a +70 °C (flujo de aire 0,5 m/s durante la medida)
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad: 10 %–95 % HR, sin condensación
• Entorno (UL): Grado de contaminación 2
• Altitud: 0 m a 2000 m
• Dimensiones (L x W x H): 60 mm x 45 mm x 9,5 mm
• Montaje: Zócalo Mini PCI (3,3 V), Conector sistema Tipo III
• Software de configuración: SYCON.net (master & slave), netX Configuration Tool (slave)
• Certificaciones: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)
• EMC / Conformidad: EN 55011; Inmunidad: serie EN 61000-4, EN 61000-6-2 (industrial)
