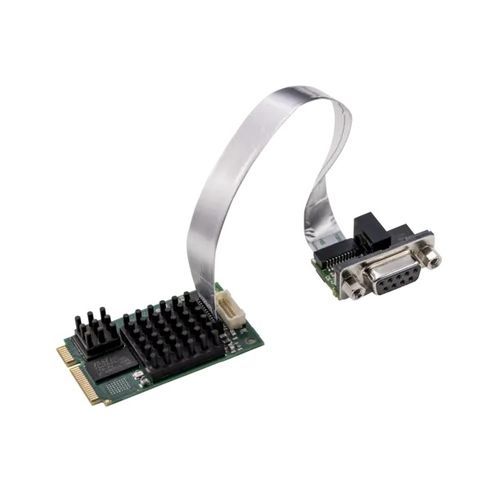

Tarjeta de comunicación PCI Express DMA CIFX 90E-DP\ET\F

con procesador E/S

Descripción general
La familia de tarjetas PC cifX es el estándar unificado que soporta sistemas Real-Time Ethernet y Fieldbus para la automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y el intercambio de datos con el host se realiza mediante Dual-Port-Memory (DPM) o DMA. Las tarjetas utilizan la misma estrategia de plataforma, los mismos controladores y herramientas; la funcionalidad del protocolo se puede cambiar cargando un firmware distinto.

Principales características

• Tarjeta universal Mini PCI Express PROFIBUS DP (Master o Slave)
• Interfaz de usuario coherente para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia selección de controladores
• Acceso a datos mediante memoria de doble puerto (DPM) o acceso directo a memoria (DMA)
• Interfaz de red separada disponible (15 cm o 30 cm)
• Rango de temperatura de funcionamiento ampliado hasta +70 °C (con flujo de aire 0,5 m/s)

Detalle
La tarjeta está disponible con múltiples opciones de hardware (longitudes de cable variadas, conectores M12, NVRAM adicional, variantes de 2 canales, interfaces de red separadas) para adaptarse a la aplicación. Se suministra un C-Toolkit gratuito y una amplia gama de controladores de dispositivo. La tecnología netX permite implementar distintos protocolos Real-Time Ethernet en el mismo hardware.

Protocolos compatibles

• PROFIBUS DP Master
• PROFIBUS DP Slave

Características / especificaciones técnicas

• Nombre del producto: CIFX 90E-DP\ET\F
• Referencia (código): 1291.414
• Descripción breve: tarjeta cifX Mini PCI Express PROFIBUS DP Master o Slave / dispositivo PROFIBUS MPI con conector para cable fieldbus para la interfaz de montaje PROFIBUS (AIFX-DP)
• Función: interfaz de comunicación Mini PCI Express con interfaz PROFIBUS
• Controlador de comunicación (tipo): netX 100
• Memoria SDRAM: 8 MB
• Flash: Flash EPROM serial de 4 MB
• Tensión de alimentación: +3,3 V DC ±5%
• Corriente máxima (típica): 600 mA (a 3,3 V)
• Conector de bus: mediante bus Mini PCI Express
• Tipo de bus: Mini PCI Express, puerto de una sola vía (single-lane)
• Acceso a datos: DPM o DMA (acceso directo a memoria)
• Tamaño de la Dual-Port-Memory: 64 KB
• Ancho de datos: 32 bit
• Velocidad de transmisión (bus): 33 MHz
• Estándar de comunicación: PROFIBUS
• Tipo de interfaz PROFIBUS: RS-485, aislado
• Conector fieldbus: conector para cable Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), paso 1,0 mm) para conectar la interfaz de montaje PROFIBUS AIFX-DP
• Pantalla/LED: LED de estado SYS
• Rango de temperatura de funcionamiento: -20 °C ... +70 °C (medido con flujo de aire 0,5 m/s)
• Rango de temperatura de almacenamiento: -40 °C ... +85 °C
• Humedad: humedad relativa 10% … 95%, sin condensación
• Altitud operativa: 0 m … 2000 m
• Dimensiones (L x A x H): 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montaje/instalación: conector de sistema Mini PCI Express (3,3 V), X1/X2 = single-lane
• Software de configuración (master/slave): SYCON.net
• Herramienta de configuración para slave: herramienta de configuración netX
• Conformidad RoHS: Sí
• Marcados EMC: CE: Sí; UKCA: Sí
• Emisiones: EN 55011 / EN BS 55011
• Inmunidad: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; EN 61000-6-2 (entornos industriales)
• Productos/variantes relacionadas: variante con cable 30 cm: CIFX 90E-DP\ET\F/30 (código 1291.414/30)
• Licencia master disponible: NXLIC-MASTER (código 8211.000)
