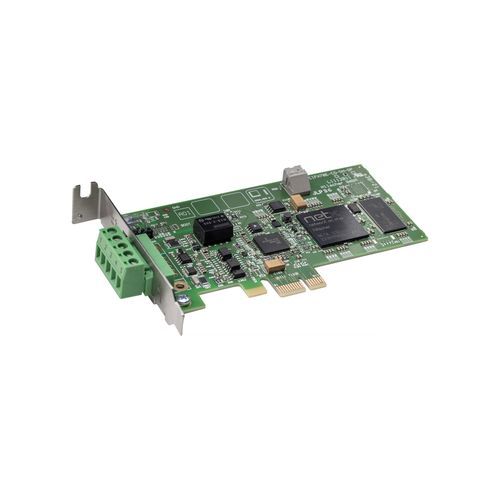

Tarjeta de comunicación PCI Express digital CIFX 70E-DN

DMA

Descripción general La familia de tarjetas PC cifX es el estándar unificado que soporta todos los sistemas Real-Time Ethernet y Fieldbus para automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host a través de memoria de doble puerto (DPM) o DMA (Acceso Directo a Memoria). Gracias a la estrategia de plataforma común Hilscher, todas las tarjetas utilizan el mismo controlador y herramientas, independientemente del protocolo y del formato de tarjeta. La tecnología Hilscher netX permite implementar todos los protocolos Real-Time Ethernet en un solo hardware; un protocolo de comunicación puede cambiarse cargando un firmware diferente. La gama incluye múltiples opciones de hardware como distintas longitudes de cable, conectores M-12, NVRAM adicional, rango de temperatura extendido, tarjetas de 2 canales e interfaces de red separadas, además de una amplia variedad de controladores y un C-Toolkit gratuito.

Puntos destacados

• Tarjeta PC DeviceNet universal (Maestro o Esclavo)
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a la amplia variedad de controladores
• Acceso a datos mediante memoria de doble puerto o acceso directo a memoria
• Número de ranura único, asignación mediante conmutador rotativo
• Rango de temperatura de funcionamiento ampliado hasta 65 °C

Descripción La CIFX 70E-DN es una tarjeta PCI Express de perfil bajo que proporciona comunicación DeviceNet (Maestro o Esclavo) para automatización basada en PC. La tarjeta ejecuta la pila de protocolos de forma autónoma e intercambia datos de proceso con el host mediante DPM o DMA. Comparte la plataforma y los controladores Hilscher, permitiendo cambios de protocolo mediante firmware y opciones de hardware flexibles según las necesidades de la aplicación.

Protocolos compatibles

• DeviceNet Master
• DeviceNet Slave

Datos técnicos (elementos clave) Product name: CIFX 70E-DN
Part number: 1259.510
Brief description: PC Card cifX Low Profile PCI Express DeviceNet Master or Slave
Function: Communication interface with PCI Express and DeviceNet interface
Communication controller (type): netX 100
Integrated RAM: 8 MB SDRAM
Integrated FLASH: 4 MB serial Flash EPROM
Supply voltage: +3.3 V DC ±5 %
Maximum current (typ.): 800 mA (at 3.3 V)
Connector (power/system): via PCI Express Bus
Bus type: PCI Express, One Lane Port
Data access: DPM or DMA (Direct Memory Access)
Dual-port memory size: 64 KB
Data width: 32 bit
Transmission rate: 2 GBit/s
Communication standard: DeviceNet
Interface type: ISO-11898 according to DeviceNet specification, optically isolated
Device connector (field): COMBICON, male, 5-pin
Isolation voltage: 1000 V DC (tested for 1 minute)
Displays / LEDs: SYS (system status), MNS (Module Network Status duo LED)
Operating element: Rotary switch slot number (card ID) to set the slot number (card ID)
Operating temperature range: 0 °C ... +65 °C (air flow during measurement: 0.5 m/s)
Storage temperature range: -40 °C ... +85 °C
Humidity: 10 % … 95 % relative humidity, no condensation permitted
Environment note: For UL compliant usage: The device must be used in a pollution degree 2 environment.
Altitude: 0 m … 2000 m
Dimensions (L x W x H): 119 mm x 69 mm x 18.5 mm
Configuration software (master & slave): SYCON.net
Configuration software (slave): netX Configuration Tool
Conformity RoHS: Yes
UL certification: The device is certified according to UL 508, UL-File-Nr. E221530
EMC / CE / UKCA: CE sign: Yes; UKCA sign: Yes; Emission standard: EN 55011; Immunity: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (for industrial environments)
