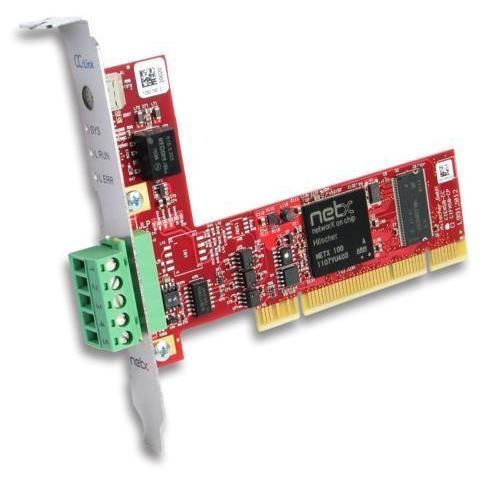

Tarjeta de comunicación RS422/RS485 CIFX 50-CC

PCIaislada

Descripción general
La CIFX 50-CC es una tarjeta PCI para PC que proporciona la funcionalidad de esclavo CC-Link para la automatización basada en PC. Las pilas de protocolos se ejecutan de forma autónoma en la tarjeta; los datos de proceso se intercambian con el equipo anfitrión mediante Dual-Port-Memory (DPM) o DMA.

Propósito principal
Interfaz de comunicación para automatización basada en PC — tarjeta PCI esclavo CC-Link, diseñada para integrarse en PCs industriales y sistemas de control.

Puntos destacados

• Soporte CC-Link Slave V2.0 y V1.1
• Controlador y conjunto de herramientas uniformes para toda la familia cifX
• Amplia variedad de controladores de dispositivo y C-Toolkit gratuito para facilitar la integración
• Acceso a datos mediante Dual-Port-Memory (DPM) o DMA
• Número de ranura único: conmutador giratorio para asignación del ID de tarjeta

Protocolos compatibles

• CC-Link Slave

Información adicional
Todas las tarjetas PC cifX emplean la tecnología netX para soportar múltiples protocolos Ethernet en tiempo real y Fieldbus en una sola plataforma hardware; los cambios de protocolo se realizan cargando un firmware distinto. La cartera cifX se amplía continuamente para cubrir nuevos estándares y formatos.

Caractéristiques / especificaciones técnicas

• Nombre del producto: CIFX 50-CC
• Número de referencia: 1250.740
• Descripción breve: Tarjeta PC cifX PCI esclavo CC-Link
• Función: Interfaz de comunicación con interfaz PCI y CC-Link
• Tipo de controlador de comunicación: netX 100
• Memoria integrada: 8 MB SDRAM; 4 MB Flash EPROM serial
• Tipo de bus de interfaz del sistema: PCI
• Velocidad de transmisión PCI: 33 MHz
• Acceso a datos: DPM o DMA (Acceso directo a memoria)
• Ancho de datos: 32 bit
• Estándar de comunicación: CC-Link
• Tipo de interfaz: RS-485, ópticamente aislada
• Tensión de aislamiento: 1000 V DC (probado durante 1 minuto)
• Conector: COMBICON, macho, 5 pines
• Tensión de alimentación: +3.3 V DC ±5 %
• Corriente máxima típica: 650 mA (a 3.3 V)
• Conector de alimentación: a través del bus PCI
• Indicadores (LED): SYS (sistema), L RUN (L Run, duo LED), L ERR (L Error, duo LED)
• Elemento de control: Conmutador giratorio para número de ranura (ID tarjeta)
• Rango de temperatura de funcionamiento: -20 °C … +60 °C (flujo de aire durante la medición: 0,5 m/s)
• Rango de temperatura de almacenamiento: -40 °C … +85 °C
• Humedad: 10 % … 95 % de humedad relativa, no se permite condensación
• Altitud: 0 m … 2000 m
• Entorno (UL): Grado de contaminación 2 para uso conforme a UL
• Dimensiones (L x W x H): 120 mm x 85,4 mm x 18,5 mm (desde la revisión de hardware 2)
• Montaje/Instalación: Ranura PCI (3.3 V)
• Conformidad: RoHS: Sí; CE: Sí; UKCA: Sí
• EMC / Emisión: EN 55011 / EN BS 55011
• Normas de inmunidad: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
• Certificación UL: Dispositivo certificado según UL 508 (UL-File-Nr. E221530)
• Software de configuración: SYCON.net o netX Configuration Tool
