Tarjeta de comunicación PCI Express CIFX 90E-RENHSF series

Producto

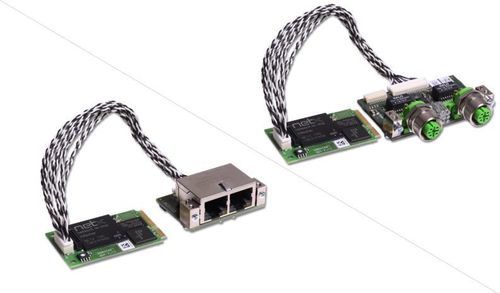

La CIFX 90E-RE\NHS\F es una tarjeta PC Mini PCI Express sin disipador para comunicación Ethernet en tiempo real, diseñada para automatización basada en PC.

Puntos destacados

• Tarjeta PC Real-Time Ethernet universal (Master o Slave)
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia gama de controladores
• Acceso a datos mediante Dual-Port-Memory (DPM) o DMA
• Incluye interfaz de red separada (15 cm o 20 cm) – opcional con conectores M12
• Se suministra sin disipador

Descripción
La familia de tarjetas PC cifX ofrece un estándar unificado que soporta todos los sistemas Real-Time Ethernet y Fieldbus para la automatización sobre PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host mediante DPM o DMA. La tecnología netX de Hilscher permite implementar múltiples protocolos Real-Time Ethernet en un único hardware; es posible cambiar de protocolo cargando un firmware distinto.

Diversas opciones de hardware (longitudes de cable, conectores M12, NVRAM adicional, rango de temperatura ampliado, tarjetas de 2 canales, interfaces de red separadas) proporcionan soluciones para múltiples aplicaciones. Hay disponibles numerosos controladores de dispositivo y un C-Toolkit gratuito para facilitar la integración.

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic (Slave)
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Especificaciones técnicas

• Nombre del producto: CIFX 90E-RE\NHS\F
• Número de pieza: 1291.108
• Descripción breve: Tarjeta PC cifX Mini PCI Express para Real-Time Ethernet Master o Slave (sin disipador)
• Función: Interfaz de comunicación con Mini PCI Express e interfaz Ethernet
• Controlador de comunicación: netX 100
• RAM integrada: 8 MB SDRAM
• FLASH integrada: 4 MB Flash EPROM serial
• Voltaje de alimentación: +3.3 V CC ±5 %
• Corriente máxima (típica): 800 mA (a 3.3 V)
• Conector de alimentación: vía bus Mini PCI Express
• Tipo de bus: Mini PCI Express, puerto de una vía (X1)
• Acceso a datos: DPM o DMA
• Tamaño memoria dual-port: 64 KB
• Ancho de datos: 32 bit
• Tasa de transmisión (bus): 33 MHz
• Estándar de comunicación: Ethernet (10BASE-T / 100BASE-TX), aislado
• Conector Ethernet: Conector de cable Ethernet X4 (JST BM20B-SRDS-G-TFC, paso 1,0 mm) para AIFX-RE
• Indicadores: LED SYS (estado sistema)
• Temperatura de funcionamiento: 0 °C … +45 °C
• Temperatura de almacenamiento: -40 °C … +85 °C
• Humedad: 10 % … 95 % HR, sin condensación
• Entorno (UL): grado de contaminación 2
• Altitud: 0 m … 2000 m
• Dimensiones (L x W x H): 51 mm x 30,2 mm ±0,1 x 10,8 mm
• Montaje: conector de sistema Mini PCI Express (3,3 V), X1 = one-lane
• Software de configuración: SYCON.net
• Conformidad: RoHS: Sí
• Certificación UL: según UL 508, archivo UL n.º E221530
• EMC / Directivas: CE y UKCA: Sí
• Norma de emisiones: EN 55011 / EN BS 55011
• Normas de inmunidad: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
