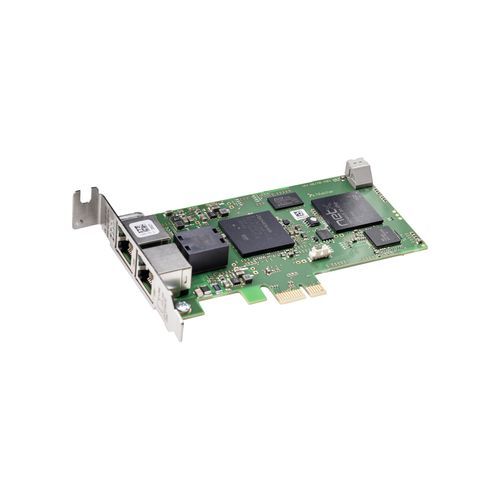

Tarjeta de comunicación PCI Express DMA CIFX 70E-CCIES

Resumen
La familia de tarjetas PC cifX es el estándar unificado que soporta todos los sistemas Ethernet en tiempo real y Fieldbus para la automatización basada en PC. La pila de protocolo se ejecuta de forma autónoma en la tarjeta PC y los datos de proceso se intercambian con el host mediante memoria de doble puerto (Dual-Port-Memory) o DMA (acceso directo a memoria). Gracias a la Hilscher Platform Strategy, todas las tarjetas cifX usan los mismos controladores y herramientas independientemente del protocolo y del formato de tarjeta. La tecnología netX de Hilscher permite implementar varios protocolos Ethernet en tiempo real en un único hardware; el protocolo de comunicación puede cambiarse cargando un firmware diferente.

Puntos destacados

• Tarjeta PC CC-Link IE Field Slave
• Estación inteligente en la red CC-Link IE
• Tasa física fija: 1 Gbit/s
• Comunicación acíclica vía SLMP
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia variedad de controladores

Protocolos compatibles

• CC-Link IE Field Slave

Información de pedido
Nombre del producto | Número de pieza | Descripción breve
CIFX 70E-CCIES | 1259.700 | Tarjeta PC PCI Express low-profile - CC-Link IE Field Slave

Especificaciones técnicas

• Modelo: CIFX 70E-CCIES
• Fabricante: Hilscher
• Factor de forma: PCI Express low-profile (tarjeta PC)
• Protocolo: CC-Link IE Field Slave
• Tipo de estación: Estación inteligente en la red CC-Link IE
• Tasa física fija: 1 Gbit/s
• Comunicación acíclica: Soportada vía SLMP
• Ejecución de la pila de protocolos: Autónoma en la tarjeta PC
• Interfaz host: Memoria de doble puerto (Dual-Port-Memory) o DMA (acceso directo a memoria)
• Controladores y herramientas comunes para la familia cifX (Hilscher Platform Strategy)
• Variantes de hardware: diferentes longitudes de cable, conectores M12, NVRAM opcional, rangos de temperatura extendidos, tarjetas de 2 canales, interfaces de red separadas
• Protocolo actualizable mediante firmware basado en netX
• Número de pieza (código de pedido): 1259.700
