Tarjeta de comunicación PCI Express DMA CIFX 50E-DN

Título del producto

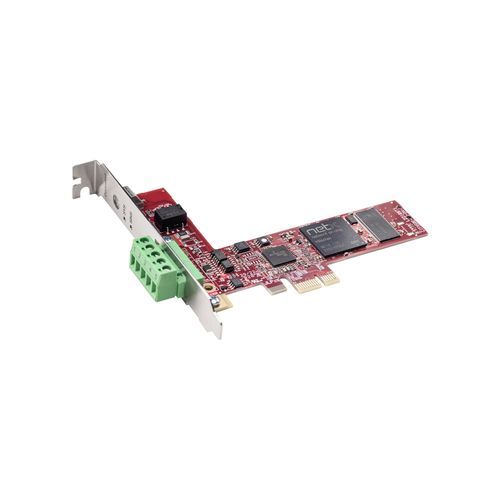

CIFX 50E-DN — tarjeta PCI Express para PC para comunicación DeviceNet, utilizable como DeviceNet Master o Slave en automatización basada en PC.

Puntos destacados

• Tarjeta PC DeviceNet universal configurable como Master o Slave
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Amplio soporte de controladores y herramientas para una integración sencilla
• Acceso a datos mediante Dual-Port Memory (DPM) o Direct Memory Access (DMA)
• Número de ranura único asignable mediante conmutador giratorio

Descripción general
La familia de tarjetas PC cifX ofrece un estándar unificado para sistemas Ethernet en tiempo real y Fieldbus en automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y intercambia datos de proceso con el host mediante DPM o DMA. Gracias a la estrategia de plataforma común de Hilscher, todas las tarjetas usan los mismos controladores y herramientas independientemente del protocolo o del formato de tarjeta. La tecnología netX permite implementar múltiples protocolos Ethernet en tiempo real en una única plataforma de hardware; un protocolo se puede cambiar cargando un firmware diferente. Las opciones de hardware incluyen diferentes longitudes de cable, conectores M12, NVRAM adicional, rango de temperatura ampliado, tarjetas de 2 canales e interfaces de red separadas. Está disponible una amplia gama de controladores de dispositivo y un C-Toolkit gratuito para la integración.

Protocolos compatibles

• DeviceNet Master
• DeviceNet Slave

Especificaciones técnicas

• Nombre del producto: CIFX 50E-DN
• Número de pieza: 1251.510
• Descripción breve: PC Card cifX PCI Express — DeviceNet Master o Slave
• Función: Interfaz de comunicación con PCI Express e interfaz DeviceNet
• Controlador de comunicación / Tipo: netX 100
• Memoria integrada: 8 MB SDRAM; 4 MB Flash EPROM serial
• Interfaz del sistema — Tipo de bus: PCI Express, puerto de una vía (x1)
• Velocidad de transmisión: 2 GBit/s
• Acceso a datos: DPM o DMA (DMA disponible a partir de la revisión de hardware 4)
• Ancho de datos: 32 bits
• Estándar de comunicación: DeviceNet
• Tipo de interfaz: ISO-11898 según la especificación DeviceNet, ópticamente aislada
• Tensión de aislamiento: 1000 V DC (probado 1 minuto)
• Conector DeviceNet: COMBICON, macho, 5 pines
• Alimentación — Tensión de alimentación: +3,3 V DC ±5 %
• Corriente máxima (típica): 800 mA (a 3,3 V)
• Conector de alimentación: a través del bus PCI Express
• Indicadores: SYS (LED de estado del sistema); MNS (Module Network Status — LED doble)
• Elemento de control: Conmutador giratorio para número de ranura (ID de tarjeta)
• Rango de temperatura de funcionamiento: -20 °C … +70 °C (flujo de aire durante la medición: 0,5 m/s)
• Rango de temperatura de almacenamiento: -40 °C … +85 °C
• Humedad: 10 % … 95 % HR, sin condensación
• Entorno: Para uso conforme a UL: el dispositivo debe utilizarse en un entorno de contaminación de grado 2
• Altitud: 0 m … 2000 m
• Dimensiones (L x An x Al): 120 mm x 86 mm x 18,5 mm (a partir de la revisión de hardware 4)
• Montaje / Instalación: Ranura PCI Express x1 (3,3 V)
• Conformidad: RoHS — Sí
• Conformidad con directivas EMC: Marcado CE — Sí; Marcado UKCA — Sí
• Norma de emisión: EN 55011 / EN BS 55011 (características de perturbaciones radioeléctricas)
• Normas de inmunidad: EN 61000-4-2 (ESD), EN 61000-4-3 (RF irradiada), EN 61000-4-4 (ráfagas), EN 61000-4-5 (sobretensión), EN 61000-4-6 (perturbaciones conducidas), EN 61000-4-8 (campo magnético a frecuencia de red), EN 61000-6-2 (entornos industriales)
• Certificación UL: Dispositivo certificado según UL 508 — UL-File-Nr. E221530
• Software de configuración (master y slave): SYCON.net
• Software de configuración (slave): netX Configuration Tool
