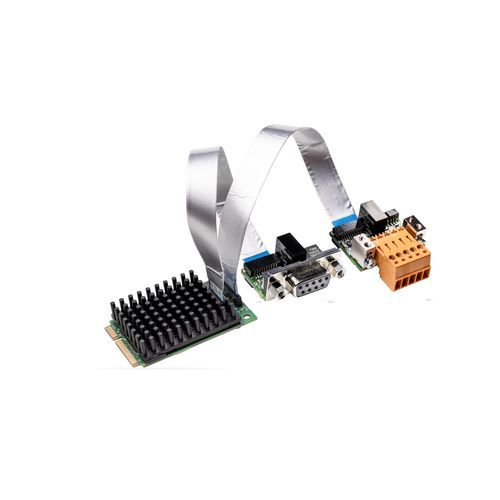

Tarjeta de comunicación PCI Express DMA CIFX 90E-2DPDNETF

con salida doble

Descripción general
La familia de tarjetas PC cifX es un estándar unificado que admite sistemas Real-Time Ethernet y Fieldbus para la automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta PC y los datos de proceso se intercambian con el host mediante Dual-Port-Memory o DMA. Todas las tarjetas PC utilizan el mismo controlador y conjunto de herramientas gracias a la estrategia de plataforma común de Hilscher. La tecnología netX permite implementar varios protocolos Real-Time Ethernet en una sola plataforma hardware; el protocolo de comunicación se puede cambiar cargando un firmware diferente.

Puntos destacados

• Interfaz PROFIBUS DP e DeviceNet en un único slot Mini PCI Express (configurable como Master o Slave)
• Interfaz de usuario uniforme y controladores comunes entre protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia selección de controladores
• Acceso a datos mediante Dual-Port-Memory o DMA (acceso directo a memoria)
• Incluye interfaz de red separada con cable (15 cm o 30 cm)
• Rango de temperatura de funcionamiento extendido hasta 70 °C

Protocolos compatibles

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Variantes y referencias (resumen)
Nombre | Código producto | Breve descripción
CIFX 90E-2DP\DN\ET\F | 1293.484 | Tarjeta PC Mini PCI Express 2 canales – PROFIBUS DP/DeviceNet
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Dos licencias Master
CIFX 90E-2DP\DN\ET\F/30 | 1293.484/30 | Tarjeta PC Mini PCI Express 2 canales – PROFIBUS DP/DeviceNet con rango de temperatura ampliado, incluye cable de 30 cm

Descripción ampliada
Opciones de hardware múltiples: cables de diferentes longitudes, conectores M12, NVRAM adicional, rango de temperatura extendido, tarjetas de 2 canales o interfaces de red separadas. Está disponible una amplia gama de controladores de dispositivo y un C-Toolkit gratuito. La cartera cifX se amplía continuamente con nuevos estándares, protocolos y formatos (p. ej. M.2, mini PCIe half size, CC-Link IE Field) para cumplir con los requisitos del mercado en evolución.

Características / especificaciones técnicas

• Formato: Mini PCI Express, tarjeta PC de 2 canales
• Interfaces: PROFIBUS DP y DeviceNet (configurable como Master o Slave)
• Acceso host: Dual-Port-Memory o DMA (acceso directo a memoria)
• Soporte de controladores: interfaz de usuario uniforme y amplia selección de controladores
• Opciones de hardware: interfaz de red separada con cable de 15 cm o 30 cm; NVRAM opcional
• Temperatura de funcionamiento: rango extendido hasta 70 °C
• Firmware netX: soporte multiprotocolo cambiando el firmware sobre la misma plataforma hardware
