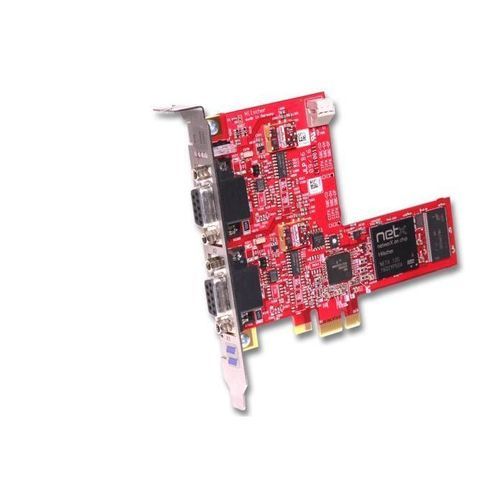

Tarjeta de comunicación PCI Express digital CIFX 50E-2DP

con salida doblecon procesador E/S

Resumen del producto
La CIFX 50E-2DP es una tarjeta PC PCI Express de 2 canales para PROFIBUS DP (Maestro o Esclavo) que proporciona comunicación determinista para la automatización basada en PC. La familia cifX ejecuta la pila de protocolos de forma autónoma en la tarjeta e intercambia datos de proceso con el host mediante Dual-Port-Memory (DPM) o DMA. La tecnología netX de Hilscher permite soportar múltiples protocolos Real-Time Ethernet y Fieldbus mediante cambio de firmware.

Puntos destacados

• Dos interfaces PROFIBUS DP (configurables como Maestro o Esclavo) en una sola ranura PCI Express
• Interfaz de usuario y herramientas uniformes para todos los protocolos y formatos de tarjeta
• Amplio soporte de controladores y herramientas para facilitar la integración (incluido C-Toolkit)
• Acceso a datos mediante Dual-Port-Memory (DPM) o acceso directo a memoria (DMA)
• Asignación única del número de ranura mediante conmutador rotativo
• Rango de temperatura de funcionamiento ampliado hasta +70 °C (condiciones especificadas)

Protocolos compatibles

• PROFIBUS DP Maestro
• PROFIBUS DP Esclavo

Datos técnicos (valores seleccionados)
Nombre del producto: CIFX 50E-2DP
Número de pieza: 1253.410
Descripción breve: Tarjeta PC cifX PCI Express 2 canales PROFIBUS DP Maestro o Esclavo
Función: Interfaz de comunicación con PCI Express y 2 × interfaces PROFIBUS
Controlador de comunicación: netX 100
Memoria integrada - RAM: 8 MB SDRAM
Memoria integrada - FLASH: 4 MB serial Flash EPROM
Interfaz del sistema - Tipo de bus: PCI Express, One Lane Port (x1)
Velocidad de transmisión: 2 GBit/s
Acceso a datos: DPM o DMA (Direct Memory Access)
Ancho de datos: 32 bit
Interfaz de comunicación - Estándar: PROFIBUS (RS-485, aislado)
Tensión de aislamiento: 1000 V DC (probado 1 minuto)
Conector: D-Sub, hembra, 9 pines (×2)
Alimentación - Tensión: +3.3 V DC ±5 %
Alimentación - Corriente típica a 3.3 V: 840 mA
Indicadores: SYS (LED de estado); COM0 y COM1 (LED duo)
Elemento operativo: Conmutador rotativo para asignación del número de ranura (ID tarjeta)
Rango de temperatura de funcionamiento: -20 °C … +70 °C (medido con flujo de aire 0,5 m/s)
Rango de temperatura de almacenamiento: -40 °C … +85 °C
Humedad: 10 % … 95 % HR, sin condensación
Altitud: 0 m … 2000 m
Dimensiones del dispositivo (L × A × H): 120 mm × 94,5 mm × 18,5 mm
Montaje: Ranura PCI Express x1 (3,3 V)
Aprobaciones: RoHS: Sí; CE: Sí; UKCA: Sí; Certificación UL: UL 508 (UL-File-Nr. E221530)
Software de configuración: SYCON.net

Características / especificaciones técnicas

• Modelo: CIFX 50E-2DP
• Número de pieza: 1253.410
• Canales de protocolo: 2 × PROFIBUS DP (Maestro o Esclavo)
• Controlador: netX 100
• RAM: 8 MB SDRAM; Flash: 4 MB serial Flash EPROM
• Interfaz host: PCI Express x1 (3.3 V), 2 GBit/s
• Acceso a datos: Dual-Port-Memory (DPM) o DMA
• Interfaz eléctrica: RS-485 aislada; aislamiento 1000 V DC
• Conectores: 2 × D-Sub 9 pines (hembra)
• Alimentación: +3.3 V DC ±5 %, corriente típica 840 mA
• Indicadores: LEDs SYS, COM0, COM1
• Temperatura de funcionamiento: -20 °C a +70 °C (con flujo de aire especificado)
• Dimensiones: 120 × 94,5 × 18,5 mm; montaje en ranura PCIe x1
• Aprobaciones: CE, UKCA, RoHS, UL 508 (UL-File-Nr. E221530)
