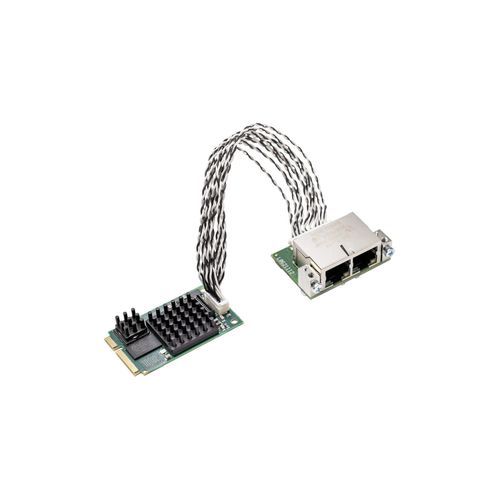

Tarjeta de comunicación PCI Express DMA CIFX 90E-REETF series

con procesador E/Scon salida doble

Título
Tarjeta PC cifX Mini PCI Express para rango de temperatura ampliado - Real-Time Ethernet

Aspectos destacados

• Tarjeta PC Real-Time Ethernet universal (Master o Slave)
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Fácil integración gracias a una amplia gama de controladores
• Acceso a datos mediante Dual-Port-Memory (DPM) o DMA
• Interfaz de red separada opcional (cable de 15 cm o 20 cm), conector M12 opcional
• Funcionamiento en rango de temperatura ampliado hasta 70 °C

Descripción
La familia de tarjetas PC cifX proporciona una solución unificada que admite sistemas Real-Time Ethernet y Fieldbus para la automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host mediante Dual-Port-Memory o DMA. La tecnología netX de Hilscher permite implementar los protocolos Real-Time Ethernet en una única plataforma de hardware; el protocolo de comunicación puede cambiarse cargando un firmware distinto. La estrategia de plataforma común de Hilscher garantiza que todas las tarjetas cifX utilicen el mismo controlador y herramientas, independientemente del protocolo o del formato de la tarjeta.
Opciones hardware: cables de distintas longitudes, conectores M12, NVRAM adicional, rango de temperatura ampliado, tarjetas de 2 canales o interfaces de red separadas. También está disponible una amplia gama de controladores de dispositivo y un C-Toolkit gratuito.
El portfolio cifX se actualiza continuamente con nuevos estándares, protocolos y formatos para responder a los requisitos de la automatización basada en PC.

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Características / especificaciones técnicas

• Nombre del producto: CIFX 90E-RE\\ET\\F
• Ref.: 1291.104
• Descripción breve: tarjeta PC cifX Mini PCI Express para Real-Time Ethernet Master o Slave - con conector de cable Ethernet para la interfaz de ensamblaje AIFX-RE
• Función: interfaz de comunicación con Mini PCI Express e interfaz Ethernet
• Controlador de comunicación: netX 100
• RAM: 8 MB SDRAM
• Memoria FLASH: 4 MB Flash EPROM serie
• Tensión de alimentación: +3,3 V CC ±5%
• Corriente máxima típica: 800 mA (a 3,3 V)
• Conector de alimentación: mediante bus Mini PCI Express
• Tipo de bus: Mini PCI Express, puerto single-lane
• Acceso a datos: DPM o DMA
• Tamaño de memoria de doble puerto: 64 KB
• Ancho de datos: 32 bit
• Velocidad de transmisión del bus: 33 MHz
• Interfaz de comunicación: Ethernet 10BASE-T/100BASE-TX, aislada
• Conector Ethernet: conector de cable Ethernet X4 (JST BM20B-SRDS-G-TFC, paso 1,0 mm) para conectar la interfaz de ensamblaje AIFX-RE
• Indicador: LED de estado SYS
• Rango de temperatura de funcionamiento: 0 °C … +70 °C (flujo de aire durante la medición: 0,5 m/s)
• Rango de temperatura de almacenamiento: -40 °C … +85 °C
• Humedad: 10% … 95% humedad relativa, sin condensación
• Altitud de funcionamiento: 0 m … 2000 m
• Dimensiones (L x P x A): 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montaje/instalación: conector de sistema Mini PCI Express (3,3 V), X1/X2 = single-lane
• Software de configuración (master y slave): SYCON.net
• Herramienta de configuración Slave: netX configuration tool
• Conformidad: RoHS: Sí
• Marcados y EMC: Marca CE: Sí; Marca UKCA: Sí; Emisiones: EN 55011 / EN BS 55011; Inmunidad: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Entorno industrial: EN 61000-6-2
