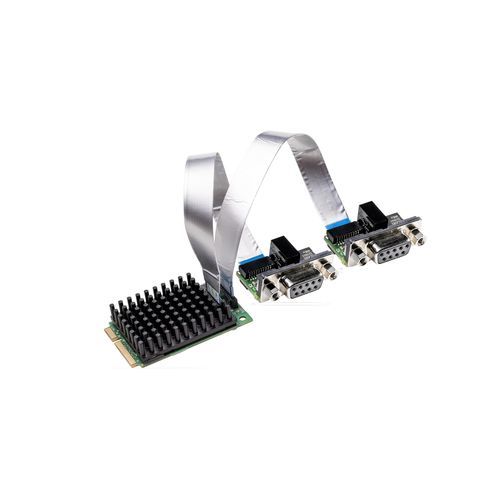

Tarjeta de comunicación PCI Express DMA CIFX 90E-2DPETF

con salida doble

Resumen
La familia de tarjetas PC cifX es un estándar unificado que soporta sistemas Real-Time Ethernet y Fieldbus para la automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host mediante Dual-Port Memory o DMA. Todas las tarjetas cifX usan el mismo controlador y herramientas, independientemente del protocolo o del formato de la tarjeta. La tecnología netX permite implementar varios protocolos Real-Time Ethernet en un único hardware cambiando el firmware.

Puntos clave

• Dos interfaces PROFIBUS DP (Master o Slave) en una sola ranura Mini PCI Express
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia oferta de controladores
• Acceso a datos mediante Dual-Port Memory o DMA
• Incluye interfaz de red separada (cable de 15 cm o 30 cm)
• Intervalo de temperatura de funcionamiento extendido hasta 70 °C

Descripción extendida
Diversas opciones de hardware (longitudes de cable diferentes, conectores M12, NVRAM adicional, intervalos de temperatura extendidos, tarjetas de 2 canales, interfaces de red separadas) permiten adaptar la solución a la aplicación. Hay una amplia gama de controladores de dispositivo y un C-Toolkit gratuito para la integración.

Protocolos compatibles

• PROFIBUS DP Master
• PROFIBUS DP Slave

Variantes
Nombre del producto | Código de producto | Breve descripción
CIFX 90E-2DP\ET\F | 1293.414 | Tarjeta Mini PCI Express de 2 canales - PROFIBUS DP/PROFIBUS DP
NXLIC-MASTER 2 LICENSES | 8212.000 | Dos licencias Master
CIFX 90E-2DP\ET\F/30 | 1293.414/30 | Tarjeta Mini PCI Express de 2 canales con rango de temperatura extendido, incluye cable de 30 cm

Especificaciones técnicas

• Formato: Mini PCI Express, doble canal
• Protocolo: PROFIBUS DP (Master o Slave)
• Acceso a datos: Dual-Port Memory o DMA
• Interfaz de red separada disponible (cables de 15 cm o 30 cm)
• Opciones de hardware: NVRAM adicional, conectores M12, distintas longitudes de cable
• Intervalo de temperatura extendido: hasta 70 °C
• La misma interfaz de controlador y herramientas para la familia cifX
• Modelo / código principal: 1293.414
• Familia: cifX (tecnología netX para soporte multiprotocolo)
