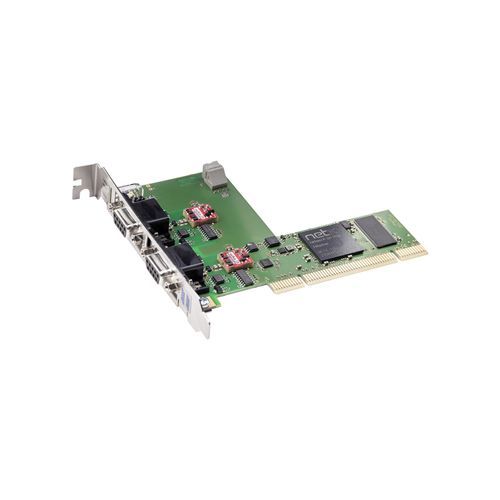

Tarjeta de comunicación PCI CIFX 50-2DP

RS422/RS485aisladade 2 vías

Resumen
La familia de tarjetas PC cifX es el estándar unificado que soporta sistemas Real-Time Ethernet y Fieldbus para la automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host mediante Dual-Port Memory (DPM) o DMA. Todas las tarjetas cifX utilizan el mismo controlador y las mismas herramientas. La tecnología netX permite implementar diferentes protocolos cargando firmwares distintos.

Características principales

• Dos interfaces PROFIBUS DP (Maestro o Esclavo) en una sola ranura PCI
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia selección de controladores
• Acceso a datos mediante Dual-Port Memory (DPM) o Acceso Directo a Memoria (DMA)
• Número de ranura único, asignación mediante selector rotativo
• Funcionamiento en rango de temperatura extendido hasta +70 °C

Protocolos compatibles

• PROFIBUS DP Maestro
• PROFIBUS DP Esclavo

Datos técnicos (extracto)
Nombre del producto: CIFX 50-2DP
Ref.: 1252.410
Descripción breve: Tarjeta cifX PCI 2 canales PROFIBUS DP Maestro o Esclavo
Función: Interfaz de comunicación con PCI y 2 interfaces PROFIBUS
Controlador de comunicación: netX 100
Memoria integrada: SDRAM 8 MB; Flash EPROM serial 4 MB
Interfaz de sistema: Bus PCI, 33 MHz, ancho de datos 32 bits
Acceso a datos: DPM o DMA (acceso directo a memoria)
Interfaces de comunicación (x2): PROFIBUS estándar; interfaz RS-485 aislada; tensión de aislamiento 1000 V DC (prueba 1 min); conector D-Sub hembra de 9 pines
Alimentación: +3,3 V DC ±5%, corriente típica 700 mA (alimentación mediante bus PCI)
Indicadores: LED (SYS, COM0 doble LED, COM1 doble LED)
Elemento operativo: selector rotativo para dirección del dispositivo (ID tarjeta)
Condiciones ambientales: Temperatura de funcionamiento -20 °C … +70 °C (con flujo de aire 0,5 m/s); temperatura de almacenamiento -40 °C … +85 °C; humedad 10% … 95% (sin condensación); altitud de uso 0 … 2000 m
Conformidad y certificaciones: RoHS sí; Marcado CE sí; Marcado UKCA sí; Certificación UL: UL 508 (Archivo UL n.° E221530)
Software de configuración: SYCON.net

Notas sobre hardware y opciones
Opciones de hardware disponibles en la familia cifX: varias longitudes de cable, conectores M12, NVRAM adicional, rangos de temperatura extendidos, tarjetas de 2 canales, interfaces de red separadas. Es posible cambiar el protocolo cargando un firmware netX diferente.

Características / especificaciones técnicas

• Modelo: CIFX 50-2DP
• Código de producto: 1252.410
• Tipo: Tarjeta PC PCI 2 canales PROFIBUS DP (Maestro/Esclavo)
• Controlador: netX 100
• Memoria: SDRAM 8 MB, Flash serial 4 MB
• Bus de sistema: PCI 3,3 V, 33 MHz, 32 bits
• Acceso a datos: DPM o DMA
• Interfaces PROFIBUS: 2 x RS-485 aisladas, D-Sub 9 pines, aislamiento 1000 V DC
• Alimentación: +3,3 V ±5%, consumo típico 700 mA
• Indicadores: LED SYS, COM0, COM1
• Controles: Selector rotativo para asignación de ID de ranura
• Entorno: -20…+70 °C funcionamiento (0.5 m/s airflow), almacenamiento -40…+85 °C, humedad 10–95% sin condensación
• Dimensiones: 120 x 94,5 x 18,5 mm
• Montaje: ranura PCI (3,3 V)
• Cumplimiento EMC: EN 55011 / EN BS 55011; Inmunidad: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 para entornos industriales
• Certificaciones: CE, UKCA, UL 508 (Archivo E221530)
• Software de soporte: SYCON.net; herramientas de desarrollo y drivers netX disponibles
