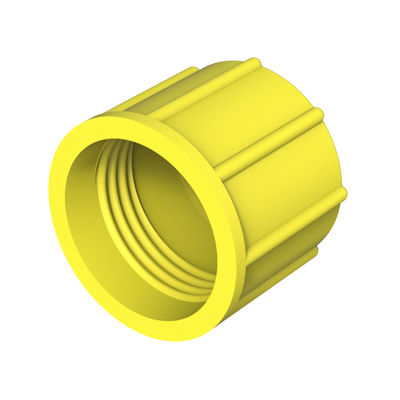

Capuchón roscado DCROA

redondode plásticode latón

Descripción
Los capuchones roscados DCROA protegen las roscas exteriores de tubos, racores y otros elementos roscados. Los capuchones pueden suministrarse con una junta montada de caucho nitrilo (NBR) para aplicaciones que requieren una estanqueidad que impida fugas de aceite en componentes hidráulicos o fugas de aire en componentes neumáticos.

Materiales de la junta

• Caucho nitrilo (NBR)
• EPDM
• Silicona

Información técnica y cumplimientos

• UL94: no especificado
• IP: no especificado
• RoHS: Sí
• Medidas expresadas en: milímetros
• Vídeo: disponible

Variantes / Tabla de referencias
Referencia | Apto para | D | H | L | Rosca
01500601596 | M10 x 1,00 | 14,00 | 8,00 | 9,00 | M
01500601597 | M12 x 1,50 | 16,00 | 12,00 | 13,50 | M
01500601598 | M14 x 1,50 | 18,00 | 12,00 | 13,50 | M
01500601599 | M16 x 1,50 | 21,00 | 12,00 | 13,50 | M
01500601600 | M18 x 1,50 | 22,00 | 12,00 | 13,50 | M
01500601601 | M20 x 1,50 | 25,00 | 14,00 | 15,50 | M
01500601602 | M22 x 1,50 | 28,00 | 14,00 | 15,50 | M
01500601603 | M24 x 1,50 | 30,00 | 14,00 | 15,50 | M
01500601604 | M26 x 1,50 | 34,00 | 11,00 | 13,00 | M
01500601605 | M30 x 2,00 | 38,00 | 14,00 | 16,00 | M
01500601606 | M36 x 2,00 | 44,00 | 17,00 | 19,00 | M
01500601607 | M42 x 2,00 | 50,00 | 15,00 | 17,00 | M
01500601608 | M45 x 2,00 | 53,00 | 15,00 | 17,00 | M
01500601609 | M52 x 2,00 | 60,00 | 15,00 | 17,00 | M
01500601610 | 1/4 in | 18,00 | 12,00 | 13,50 | GAS/BSP
01500601611 | 3/8 in | 21,00 | 12,00 | 13,50 | GAS/BSP
01500601612 | 1/2 in | 25,00 | 14,00 | 15,50 | GAS/BSP
01500601613 | 5/8 in | 28,00 | 14,00 | 15,50 | GAS/BSP
01500601614 | 3/4 in | 32,00 | 14,00 | 16,00 | GAS/BSP
01500601615 | 1 in | 39,40 | 14,00 | 16,00 | GAS/BSP
01500601616 | 1 1/4 in | 47,70 | 17,70 | 19,70 | GAS/BSP
01500601617 | 1 1/2 in | 56,00 | 17,00 | 19,00 | GAS/BSP
01500601618 | 2 in | 68,00 | 18,00 | 20,00 | GAS/BSP
01500601587 | 7/16 · 20 | 15,00 | 12,00 | 13,50 | UNF
01500601588 | 1/2 · 20 | 18,00 | 15,00 | 16,50 | UNF
01500601589 | 9/16 · 18 | 18,00 | 12,00 | 13,50 | UNF
01500601590 | 5/8 · 18 | 19,30 | 14,20 | 15,00 | UNF
01500601591 | 3/4 · 16 | 24,00 | 18,00 | 19,50 | UNF
01500601592 | 7/8 · 14 | 27,00 | 20,00 | 21,50 | UNF
01500601593 | 1 1/16 · 12 | 34,00 | 23,00 | 25,00 | UN
01500601594 | 1 5/16 · 12 | 40,00 | 24,00 | 26,00 | UN
01500601595 | 1 5/8 · 12 | 50,00 | 17,00 | 19,00 | UN

Características / Especificaciones técnicas

• Modelo: DCROA
• Marca: ISC Plastic Parts
• Función: protección de roscas exteriores de tubos, racores y elementos roscados
• Junta montada estándar: caucho nitrilo (NBR); opciones: EPDM, Silicona
• Cumplimiento RoHS: Sí
• Unidades: milímetros
• Tipos de rosca disponibles: Métrica (M), GAS/BSP, UN / UNF
• Documentación: plano 2D y vídeo del producto disponibles
