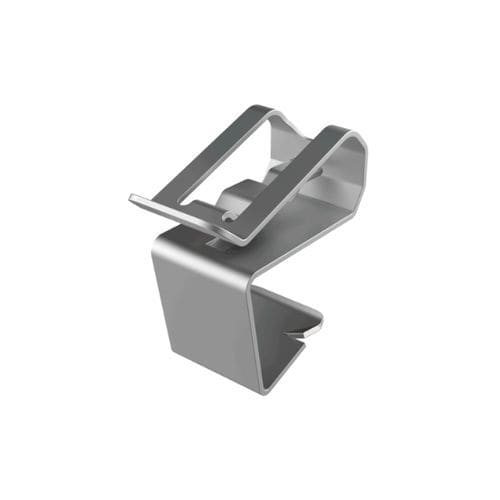

Clip de cables SFA

fotovoltaicode acero inoxidablede trazado

Descripción del producto
El clip de borde de panel SFA fija y guía dos cables homogéneos, proporcionando una gestión ordenada de cables para aplicaciones industriales y de energías renovables. Fabricado en acero inoxidable AISI 304 o AISI 316, es adecuado para entornos corrosivos o marinos que requieren resistencia a la corrosión a largo plazo.

Instalación y manejo
La instalación se realiza por simple presión manual: el clip se ancla al borde del panel mediante una lengüeta de bloqueo integrada. Para la extracción o reposicionamiento basta un destornillador, lo que permite un mantenimiento rápido sin herramientas especiales. Los bordes redondeados protegen el aislamiento del cable durante la instalación. Algunas versiones incluyen ranuras en la lengüeta para aceptar bridas o abrazaderas como fijación adicional.

Rendimiento y certificaciones
Con un espesor de material de 0,635 mm, estos clips superan los requisitos habituales del mercado y tienen una vida útil certificada de al menos 20 años. Están aprobados por c-UL-us y cumplen la normativa RoHS. El rango de temperatura de funcionamiento es de -40 °C a +300 °C, permitiendo su uso en condiciones exigentes. La referencia 02012000300 está diseñada para bordes de bastidor muy estrechos.

Referencias y dimensiones (milímetros)
Referencia | Rango de cable (d) | Espesor de panel | Prof. mín. (L) | C | B | H
02012000300 | 5,10 a 7,60 | 0,64 a 2,36 | 10,00 | 24,60 | 12,70 | 9,90
02012000301 | 5,10 a 7,60 | 1,40 a 3,20 | 14,20 | 25,40 | 12,70 | 9,90
02012000302 | 5,10 a 7,60 | 2,30 a 6,40 | 14,20 | 25,40 | 12,70 | 10,40

Información adicional del producto

• Material: acero inoxidable AISI 304 o AISI 316
• Espesor: 0,635 mm
• Vida útil certificada: al menos 20 años
• Aprobaciones: c-UL-us
• Conformidad: RoHS
• Temperatura de funcionamiento: -40 °C a +300 °C
• Dimensiones expresadas en milímetros
• Instalación: presión manual; lengüeta de bloqueo; destornillador necesario para extracción/reposicionamiento
• Características: bordes redondeados para proteger el aislamiento; ranuras opcionales para bridas/abrazaderas
• Aplicaciones típicas: módulos fotovoltaicos, sistemas eléctricos, cuadros de control, instalaciones marinas, maquinaria industrial, equipos de telecomunicaciones, soluciones de movilidad
