Prensaestopas de plástico HYPAF
métricopara módulo fotovoltaico

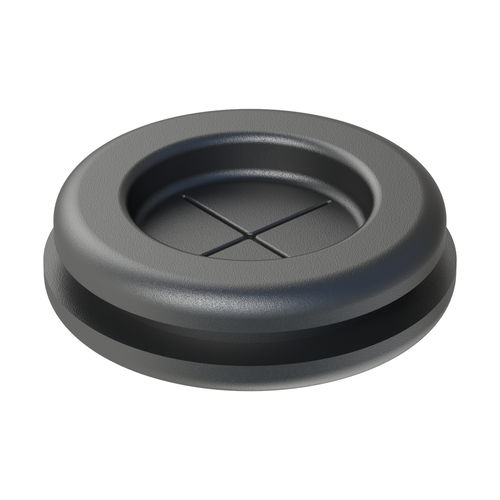

Prensaestopas de plástico - HYPAF - ISC PLASTIC PARTS - métrico / para módulo fotovoltaico
Prensaestopas de plástico - HYPAF - ISC PLASTIC PARTS - métrico / para módulo fotovoltaico
Prensaestopas de plástico - HYPAF - ISC PLASTIC PARTS - métrico / para módulo fotovoltaico - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Material
de plástico
Otras características
métrico, para módulo fotovoltaico
Diámetro del cable

Máx.: 53 mm
(2,09 in)

Mín.: 9 mm
(0,35 in)

Descripción

Descripción
Nuestros pasacables con membrana con corte en cruz son ideales para proteger cables que se colocan en paneles metálicos. Su instalación es rápida y simple. Variantes disponibles en PVC y TPE. Medidas expresadas en: Milímetros.

Certificaciones y cumplimiento
  • UL94: HB (variantes PVC y TPE)
  • RoHS: Conforme
  • IP: No especificado


Medidas y documentación
Medidas expresadas en milímetros
Drawing PDF: disponible
Video: disponible

Tabla de variantes
Referencia | Agujero panel | Grosor panel | d | H | D1 | D2
02001000507 | 15,00 | 2,00 | 9,00 | 7,00 | 20,00 | 18,00
02001000520 | 18,00 | 2,00 | 11,00 | 7,00 | 22,50 | 21,50
02001000521 | 18,50 | 2,00 | 11,00 | 7,00 | 23,00 | 23,00
02001000522 | 20,00 | 2,00 | 13,50 | 7,00 | 24,00 | 24,00
02001000523 | 20,50 | 2,00 | 13,50 | 7,00 | 25,00 | 25,00
02001000524 | 22,00 | 2,00 | 16,00 | 7,40 | 27,50 | 26,00
02001000525 | 22,50 | 2,00 | 16,00 | 7,00 | 27,50 | 27,50
02001000526 | 28,00 | 2,00 | 21,00 | 8,00 | 34,50 | 34,50
02001000527 | 28,00 | 2,00 | 21,00 | 8,00 | 35,00 | 35,00
02001000528 | 36,50 | 2,20 | 29,00 | 9,45 | 43,00 | 43,00
02001000529 | 37,00 | 2,00 | 29,00 | 9,00 | 44,00 | 44,00
02001000530 | 37,00 | 2,20 | 28,00 | 9,60 | 43,50 | 43,50
02001000531 | 46,00 | 2,50 | 35,00 | 10,30 | 52,50 | 52,50
02001000532 | 47,00 | 2,50 | 35,50 | 10,10 | 52,50 | 52,50
02001000533 | 47,00 | 2,50 | 36,00 | 10,00 | 54,00 | 54,00
02001000534 | 59,00 | 2,50 | 46,50 | 10,50 | 66,20 | 66,20
02001000535 | 59,00 | 2,50 | 47,00 | 10,50 | 67,00 | 67,00
02001000536 | 60,00 | 2,50 | 48,00 | 10,00 | 68,00 | 68,00
02001000537 | 64,00 | 2,50 | 53,00 | 10,00 | 75,00 | 75,00

Multimedia
Video disponible del producto.

Características / especificaciones técnicas
  • Marca: ISC Plastic Parts
  • Modelo: HYPAF
  • Materiales: PVC y TPE
  • Normativa inflamabilidad: UL94-HB (variantes PVC y TPE)
  • Cumplimiento RoHS: Sí
  • IP: No especificado
  • Medidas expresadas en milímetros
  • Aplicación: protección de cables en paneles metálicos
  • Documentación: dibujo 2D (PDF) disponible
  • Multimedia: vídeo disponible
