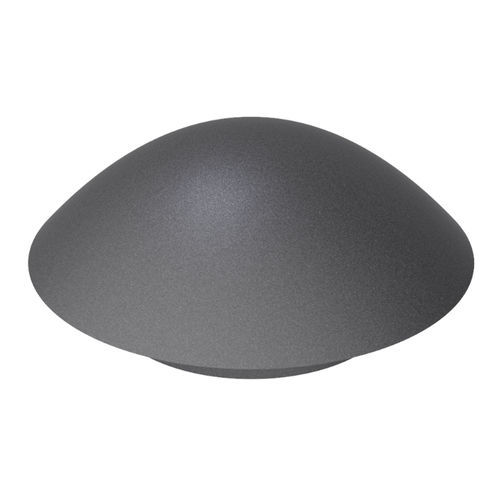

Tapón redondo ZBA

sin roscaa presiónde termoplástico

Descripción
La familia de tapones ZBA está pensada para aplicaciones industriales y exteriores que requieren material resistente a la intemperie y propiedades de aislamiento. Fabricados en TPE (durezas 75/85 Shore A), ofrecen instalación manual rápida y estanqueidad fiable.

Características principales

• Aptos para paneles con grosor de 0,80 a 3,20 mm.
• Diámetros de agujero de montaje disponibles: 12,70 mm a 34,90 mm.
• Sumergibles — proporcionan estanqueidad una vez instalados.
• Certificación UL según referencia (UL listado o UL reconocido); las referencias con UL listado incluyen además certificación NEMA 4 y 4X para sellado y resistencia a la corrosión.
• Clasificación de inflamabilidad: 94V-0.
• Rango de temperatura de trabajo: -60°C a 135°C.
• Instalación manual rápida, sin herramientas.

Tabla de referencias (medidas en milímetros)
Referencia | Agujero Panel (A) | Grosor Panel (G) | D | H | C
02007000300 | 12,70 | 0,80 a 3,20 | 23,10 | 11,40 | 7,40
02007000301 | 15,90 | 0,80 a 3,20 | 26,50 | 11,90 | 7,90
02007000302 | 19,10 | 0,80 a 3,20 | 29,20 | 13,00 | 8,90
02007000303 | 22,20 | 0,80 a 3,20 | 32,50 | 13,50 | 9,10
02007000304 | 25,40 | 0,80 a 3,20 | 35,80 | 14,20 | 10,20
02007000305 | 27,80 | 0,80 a 3,20 | 38,60 | 14,00 | 10,20
02007000306 | 34,90 | 0,80 a 3,20 | 45,20 | 14,30 | 10,70

Documentación y notas

• Medidas expresadas en milímetros.
• RoHS: conforme (indicación presente).
• Dibujos 2D y recursos en vídeo disponibles.

Características / especificaciones técnicas

• Marca: ISC Plastic Parts
• Familia / Modelo: ZBA
• Material: TPE
• Durezas: 75/85 Shore A
• Grosor panel: 0,80–3,20 mm
• Diámetro agujero de montaje: 12,70–34,90 mm
• Estanqueidad: sumergible, aporta estanqueidad una vez instalado
• Inflamabilidad: 94V-0
• Certificaciones: UL (listado o reconocido según referencia); referencias listadas UL con NEMA 4 y 4X
• Temperatura de trabajo: -60°C a 135°C
• Instalación: manual, rápida, sin herramientas
