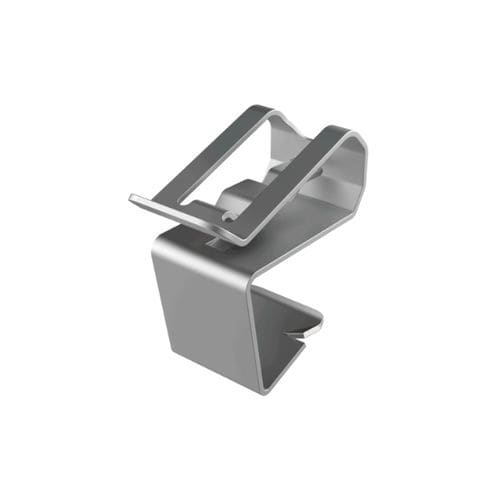

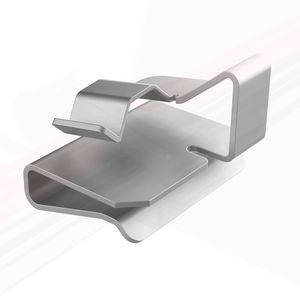

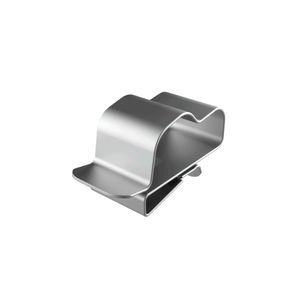

Clip de cables SFE

fotovoltaicode acero inoxidablede trazado

Descripción del producto

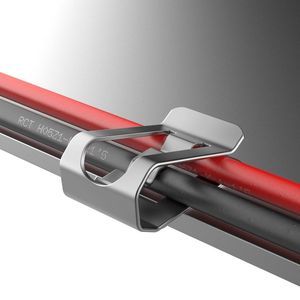

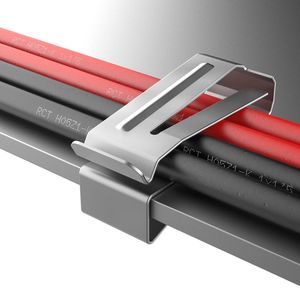

El clip de borde de panel SFE sujeta y guía dos cables homogéneos para instalaciones industriales y de energía renovable. Fabricado en acero inoxidable AISI 304 con un espesor de 0,635 mm, ofrece resistencia mecánica y protección contra la corrosión para una larga vida útil. Diseñado para módulos fotovoltaicos sin marco, el clip se instala directamente en el borde del panel por presión manual y se bloquea con una lengüeta integrada. Para retirar o reposicionar se necesita únicamente un destornillador. Los bordes redondeados protegen el aislamiento del cable y la geometría garantiza un anclaje estable. Rango de temperatura de funcionamiento de -40 °C a +300 °C y vida útil mínima de 20 años.

Aplicaciones

• Módulos fotovoltaicos sin marco
• Sistemas eléctricos
• Instalaciones marinas
• Telecomunicaciones
• Maquinaria industrial
• Paneles de control

Conformidad y documentos

• RoHS: conforme
• UL94: no especificado
• IP: no especificado
• Medidas expresadas en: Milímetros
• Dibujo: disponible (2D)
• Vídeo: disponible

Referencias y dimensiones
Referencia | Rango cable (d) | Rango ancho panel (C) | Esp. máx panel (T) | Prof. min (L) | C | B | H | h
02012000307 | 5,10 a 8,40 | 13,00 a 15,30 | 2,30 | 19,60 | 24,60 | 12,70 | 25,60 | 10,40
02012000308 | 5,10 a 8,40 | 15,30 a 16,80 | 2,30 | 19,60 | 24,60 | 12,70 | 27,60 | 10,40
02012000309 | 5,10 a 8,40 | 16,80 a 18,00 | 2,30 | 19,60 | 24,60 | 12,70 | 29,50 | 10,40

Características / especificaciones técnicas

• Modelo: SFE
• Material: acero inoxidable AISI 304
• Diseñado para sujetar dos cables homogéneos
• Instalación: presión manual; lengüeta de bloqueo; desmontable con destornillador
• Espesor: 0,635 mm
• Vida útil mínima: 20 años
• Temperatura de funcionamiento: -40 °C a +300 °C
• RoHS: conforme
• Medidas en: Milímetros
• Referencias disponibles: 02012000307, 02012000308, 02012000309
