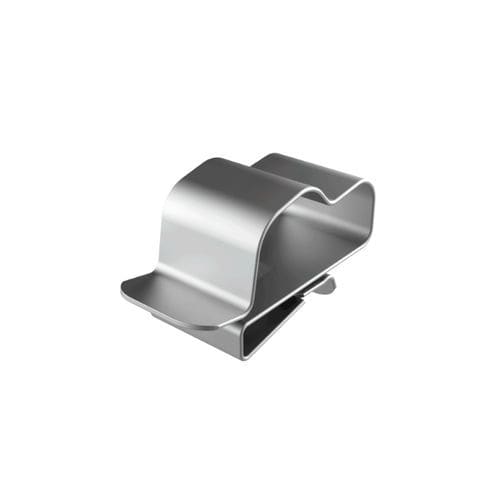

Abrazadera de cable de acero inoxidable SFB

de presiónde clipresistente a la corrosión

Descripción del producto
El clip de borde de panel SFB está diseñado para la sujeción y el guiado de dos cables heterogéneos en el borde del panel, incluso sin perfiles estructurales. Fabricado en acero inoxidable AISI 410 tratado térmicamente, ofrece elevada resistencia mecánica y buena corrosión, apto para instalaciones fotovoltaicas y entornos industriales. Dispone de dos cavidades diferenciadas: una para cables de módulo hasta Ø 7,6 mm y otra para cables de microinversor Ø 10,5–12 mm. El montaje se realiza por presión manual; la lengüeta de bloqueo asegura el anclaje. La extracción o el reposicionamiento se efectúan con un destornillador. La ranura en la lengüeta permite el uso de bridas o abrazaderas para sujeciones adicionales. Los cantos redondeados protegen el aislamiento del cable y reducen el riesgo de abrasión.

Rendimiento y certificación
Espesor: 0,508 mm. Fuerza de retención: hasta 6,8 kg. Vida útil certificada mínima: 20 años. Rango de temperatura de servicio: -40 °C a +300 °C. Certificación: c-UL-us. RoHS: conforme. UL94: no disponible. IP: no disponible. Medidas expresadas en: milímetros.

Aplicaciones

• Módulos fotovoltaicos
• Sistemas eléctricos y cuadros de control
• Instalaciones marinas
• Telecomunicaciones
• Máquinas industriales

Tabla de referencias (mm)
Referencias | Rango máx. cable (d1) | Rango cable (d2) | Espesor panel
02012000303 | 7.60 | 10.50 a 12.00 | 1.30 a 3.00
02012000304 | 7.60 | 10.50 a 12.00 | 3.00 a 6.40

Plano / Vídeo
Plano PDF: no disponible directamente en la página. Vídeo: disponible mostrando el producto y su uso.

Características / Especificaciones técnicas

• Modelo: SFB
• Marca: ISC Plastic Parts
• Material: acero inoxidable AISI 410 tratado térmicamente
• Espesor: 0,508 mm
• Fuerza de retención: hasta 6,8 kg
• Vida útil certificada mínima: 20 años
• Rango de temperatura de servicio: -40 °C a +300 °C
• Certificaciones: c-UL-us
• RoHS: conforme
• Cavidades: dos cavidades diferenciadas — una para cables de módulo hasta Ø 7,6 mm y otra para cables de microinversor Ø 10,5–12 mm
• Montaje: por presión manual con lengüeta de bloqueo; extracción/reposicionamiento con destornillador
• Sujeción adicional: ranura en la lengüeta para bridas o abrazaderas
• Diseño del borde: cantos redondeados para evitar daños en el aislamiento
• Aplicaciones típicas: instalaciones fotovoltaicas, cuadros eléctricos/de control, industria naval, telecomunicaciones, maquinaria industrial
• Variantes de referencia y rangos de espesor de panel: ver la tabla de referencias arriba
