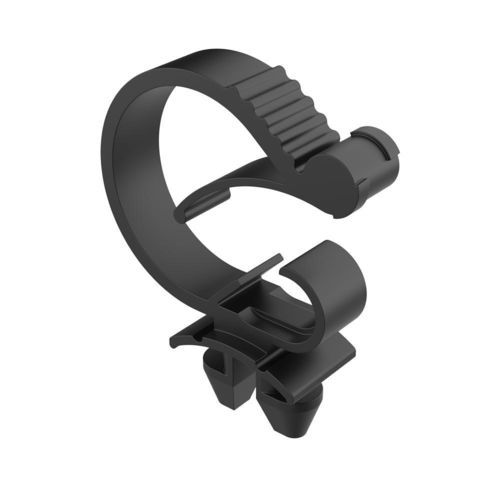

Fijación de 1/4 de vuelta de plástico SGE

para panelesde levastretch-fit

Descripción del producto
Las abrazaderas de clic de 1/4 de vuelta SGE son fijaciones de cable que emplean un sistema de montaje de 1/4 de giro (90°). El clip se asegura por fricción dentro del orificio de montaje y se instala manualmente con una rotación rápida para proporcionar fijación estable y alta resistencia al extracción.

Funcionalidad

• Se puede retirar con un simple giro para ajustar el recorrido o la posición del cable
• Diseño reutilizable con un sistema de bloqueo integrado que evita la apertura o liberación accidental
• Acepta una amplia gama de diámetros de cable para distintas aplicaciones industriales

Materiales y conformidad

• Material: Nylon 6/6 estabilizado térmica y a los UV
• Inflamabilidad: UL 94 V-2 (la página también indica UL94: V2 - V0)
• Rango de temperatura: −40 °C a 115 °C
• RoHS: Conforme
• Grado IP: No especificado

Tabla de referencias (medidas expresadas en milímetros)

• 02012000420 — Rango de cable (d): 7.40 a 11.20 mm; Ranura de montaje: 6.35 a 9.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Tipo: 1
• 02012000421 — Rango de cable (d): 7.40 a 11.20 mm; Ranura de montaje: 9.50 a 12.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Tipo: 1
• 02012000422 — Rango de cable (d): 7.40 a 11.20 mm; Ranura de montaje: 12.50 a 13.00 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Tipo: 1
• 02012000423 — Rango de cable (d): 7.40 a 11.20 mm; Ranura de montaje: 8.00 mm; B: 7.90 mm; L: 28.40 mm; H: 25.10 mm; Tipo: 2
• 02012000424 — Rango de cable (d): 10.40 a 17.50 mm; Ranura de montaje: 6.35 a 9.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Tipo: 1
• 02012000425 — Rango de cable (d): 10.40 a 17.50 mm; Ranura de montaje: 9.50 a 12.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Tipo: 1
• 02012000426 — Rango de cable (d): 10.40 a 17.50 mm; Ranura de montaje: 12.50 a 13.00 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Tipo: 1
• 02012000427 — Rango de cable (d): 10.40 a 17.50 mm; Ranura de montaje: 8.00 mm; B: 7.90 mm; L: 31.50 mm; H: 29.50 mm; Tipo: 2
• 02012000428 — Rango de cable (d): 15.20 a 22.20 mm; Ranura de montaje: 6.35 a 9.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Tipo: 1
• 02012000429 — Rango de cable (d): 15.20 a 22.20 mm; Ranura de montaje: 9.50 a 12.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Tipo: 1
• 02012000430 — Rango de cable (d): 15.20 a 22.20 mm; Ranura de montaje: 12.50 a 13.00 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Tipo: 1
• 02012000431 — Rango de cable (d): 15.20 a 22.20 mm; Ranura de montaje: 8.00 mm; B: 7.90 mm; L: 42.20 mm; H: 37.10 mm; Tipo: 2

Notas
El Tipo 1 corresponde al perfil "T-Type" (apto para perfiles solares e industriales). El Tipo 2 corresponde al perfil "I-Type" (perfil de aluminio común en estructuras de automatización industrial y sistemas de montaje de paneles solares). Verificar la dimensión de la ranura de anclaje para seleccionar la referencia adecuada.

Especificaciones técnicas

• Material: Nylon 6/6 estabilizado térmica y a los UV
• Inflamabilidad: UL 94 V-2 (la página también indica UL94: V2 - V0)
• Rango de temperatura: −40 °C a 115 °C
• Diseño reutilizable con sistema de bloqueo para evitar la liberación accidental
• Instalación: sistema de montaje manual 1/4 de vuelta (90°); sujeción por fricción dentro del orificio de montaje
• Medidas expresadas en milímetros
• RoHS: Conforme; Grado IP: No especificado
• Apto para perfiles de aluminio T-Type (Tipo 1) e I-Type (Tipo 2); verificar la dimensión de la ranura de anclaje
