Pie de máquina LHVB
fotovoltaicode acero zincadode nivelación

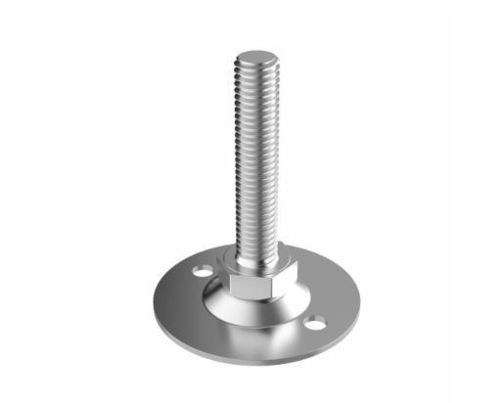

Pie de máquina - LHVB - ISC PLASTIC PARTS - fotovoltaico / de acero zincado / de nivelación
Pie de máquina - LHVB - ISC PLASTIC PARTS - fotovoltaico / de acero zincado / de nivelación
Pie de máquina - LHVB - ISC PLASTIC PARTS - fotovoltaico / de acero zincado / de nivelación - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Aplicaciones
de máquina, fotovoltaico
Material
de acero zincado
Tipo
de nivelación, reglable, de rótula, reclinable
Otras características
roscado, atornillable, con taladros de sujeción, sin taladros de sujeción
Capacidad de caraga

Mín.: 0 kg
(0 lb)

Máx.: 650,5 kg
(1.434,1 lb)

Diámetro

Mín.: 30 mm
(1 in)

Máx.: 120 mm
(5 in)

Descripción

Descripción
Los pies niveladores LHVB están fabricados en Acero zincado (ZCS) e incorporan un tornillo giratorio DIN 558-4.6-A2F con base hexagonal. El rango de inclinación es de 10°–13° según la referencia. La base se fija al tornillo mediante un tornillo de bloqueo Torx T20 (par máximo 3,4 Nm). Opciones de base: base lisa o base con dos agujeros para fijación al suelo (referencias que terminan en H). Carga máxima aproximada por pie: 6380 N; se recomienda margen de seguridad. Los niveladores deben ajustarse sin carga y están pensados para aplicaciones estáticas (no como deslizadores).

Protección y accesorios
Para protección de la superficie, está disponible un capuchón protector LKB en LDPE para diámetros de base 30 mm, 45 mm y 60 mm. Colores estándar: negro y natural.

Configuraciones especiales disponibles
  • Otras longitudes y tamaños de rosca bajo pedido
  • Base en acero inoxidable (SS)
  • Hueco hexagonal para llave Allen en el extremo superior de la rosca

Conformidad / Certificaciones
UL94: no indicado
IP: no indicado
RoHS: conforme
Medidas expresadas en: milímetros

Vídeo
Vídeo del producto disponible.

Referencias disponibles (selección)
Referencia | Rosca Métrica (M) | L (mm) | D (mm) | H (mm) | Tipo | Carga máx (N)
00301201108 | M8 | 16,00 | 30,00 | 11,00–13,00 | 1 | 6380
00301201365 | M8 | 16,00 | 60,00 | 11,00–13,00 | 1 | 6380
00301201115 | M10 | 16,00 | 30,00 | 11,50–15,00 | 1 | 6380
00301201372 | M10 | 16,00 | 60,00 | 11,50–15,00 | 1 | 6380
...Rango completo disponible en la página del producto.

Características / especificaciones técnicas
  • Material: Acero zincado (ZCS) para el cuerpo
  • Tornillo: DIN 558-4.6-A2F giratorio con base hexagonal
  • Rango de inclinación: 10°–13° según referencia (algunas variantes M10 11,50–15,00 mm)
  • Tornillo de bloqueo: Torx T20 (par máx. 3,4 Nm)
  • Opciones de base: sin agujeros o con 2 agujeros para fijación al suelo (refs. terminadas en H)
  • Carga aprox. por pie: 6380 N (recomendar margen de seguridad)
  • Ajuste: realizar sin carga
  • Uso previsto: elementos estáticos (no deslizadores)
  • Protector: capuchón LKB en LDPE para Ø 30 / 45 / 60 mm (colores: negro, natural)
  • Configuraciones especiales: otras longitudes/roscas, base SS, hueco hexagonal para llave Allen
  • RoHS: conforme; UL94/IP: no indicados
  • Unidades: milímetros

VÍDEO

Catálogos

General catalogue ISC
General catalogue ISC
684 Páginas
Levelling feet
Levelling feet
70 Páginas
Adjustable Feet
Adjustable Feet
53 Páginas
