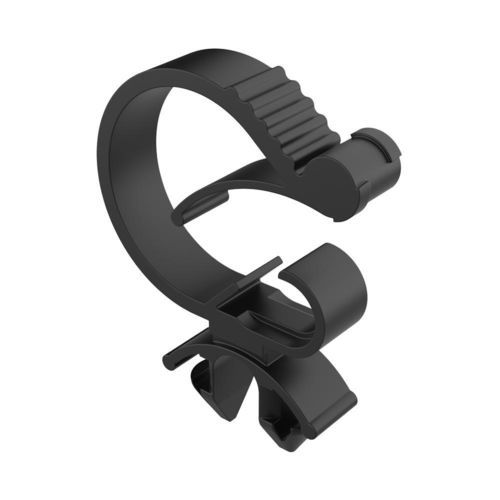

Guiadera SGD

Descripción del producto
Nuestra guía de cables para módulos solares SGD está diseñada para montaje bidireccional en orificios ovalados de los marcos de paneles fotovoltaicos. Su geometría específica evita la rotación no intencionada en orificios ovalados estándar, garantizando un posicionamiento estable.
Su función principal es el enrutamiento y la gestión de cables en configuraciones rectas o a 90°, permitiendo orientaciones Norte/Sur o Este/Oeste. La instalación manual se realiza mediante inserción por empuje y rotación de 90°, ofreciendo sujeción por fricción y alta resistencia al desprendimiento.

Material y conformidad

• Material: Nylon 6/6, estabilizado frente a calor y UV
• Inflamabilidad: UL 94 V-2
• Rango de temperatura: -40°C a 115°C
• Características: Desmontable, reutilizable, sistema anti-giro
• RoHS: conforme

Funcionalidad
Proporciona retención segura de cables y admite un amplio rango de diámetros de cable.

Medidas e información adicional
Medidas expresadas en: Milímetros. IP: no indicado.

Variantes disponibles
Referencia | Rango cable (d) | Tamaño orificio panel | Espesor panel | B | L | H
02012000400 | 7,40 to 11,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000401 | 7,40 to 11,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000402 | 7,40 to 11,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 28,40 | 25,40
02012000403 | 7,40 to 11,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 28,40 | 25,40
02012000404 | 10,40 to 17,50 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000405 | 10,40 to 17,50 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000406 | 10,40 to 17,50 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 31,50 | 35,60
02012000407 | 10,40 to 17,50 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 31,50 | 35,60
02012000408 | 15,20 to 22,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000409 | 15,20 to 22,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000410 | 15,20 to 22,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 42,20 | 43,90
02012000411 | 15,20 to 22,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 42,20 | 43,90

Documentos y medios
Dibujo disponible en PDF (enlace al dibujo en la ficha). Vídeo disponible que muestra el producto y la instalación.

Especificaciones técnicas

• Modelo: SGD
• Material: Nylon 6/6, estabilizado frente a calor y UV
• Inflamabilidad: UL 94 V-2
• Rango de temperatura: -40°C a 115°C
• Características: Desmontable, reutilizable, sistema anti-giro
• Medidas expresadas en: Milímetros
• RoHS: conforme
• IP: no especificado
