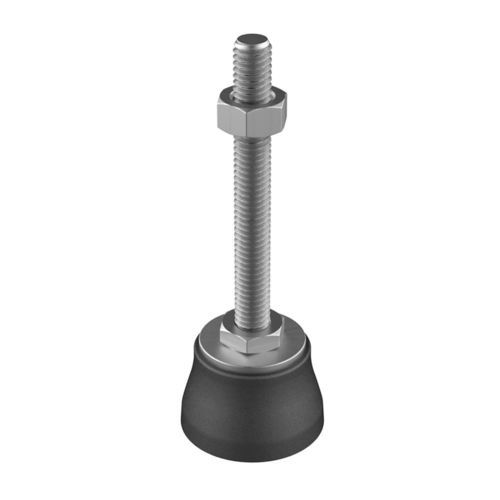

Pie para aparato JTPZfotovoltaicode cauchode poliamida
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- para aparato, fotovoltaico
- Material
- de caucho, de poliamida, de acero inoxidable
- Tipo
- de nivelación, antideslizante
- Otras características
- roscado, fijo, para cargas pesadas
- Capacidad de caraga
Mín.: 362,1 kg
(798,3 lb)Máx.: 781 kg
(1.721,8 lb)- Diámetro
Mín.: 20 mm
(1 in)Máx.: 50 mm
(2 in)
Descripción
Descripción
Los pies fijos de alta resistencia JTPZ incorporan una base reforzada en poliamida 6 con carga de fibra de vidrio y soportan cargas de hasta 7.659 N según la referencia. Diseñados para aplicaciones industriales que requieren buen acabado y propiedades mecánicas constantes. Disponible opción de base antideslizante en EPDM.
Materiales y variantes
Ajuste
Los niveladores con longitud de varilla (L) igual o superior a 71 mm se suministran con una tuerca de ajuste.
Certificaciones y conformidad
Medidas y documentación
Medidas expresadas en: Milímetros. Planos 2D (PDF) disponibles en el sitio; imágenes, renders y vídeo de demostración disponibles.
Tabla de referencias
Referencia | Rosca Métrica (M) | L | D | H | Carga máxima (N)
01200100080 | M6 | 14,50 | 20,00 | 15,00 | 3550
01200100085 | M6 | 12,00 | 25,00 | 15,00 | 4530
01200100090 | M6 | 12,00 | 30,00 | 15,00 | 4491
01200100097 | M6 | 12,00 | 35,00 | 17,00 | 6100
01200101300 | M6 | 12,00 | 40,00 | 18,00 | 7659
01200101311 | M6 | 12,00 | 50,00 | 19,00 | 4423
01200100081 | M6 | 47,00 | 20,00 | 15,00 | 3550
01200100086 | M6 | 47,00 | 25,00 | 15,00 | 4530
01200100091 | M6 | 47,00 | 30,00 | 15,00 | 4491
01200100098 | M6 | 47,00 | 35,00 | 17,00 | 6100
01200101301 | M6 | 47,00 | 40,00 | 18,00 | 7659
01200101312 | M6 | 47,00 | 50,00 | 19,00 | 4423
01200100084 | M8 | 21,00 | 20,00 | 15,00 | 3550
01200100089 | M8 | 21,00 | 25,00 | 15,00 | 4530
01200100092 | M8 | 21,00 | 30,00 | 15,00 | 4491
01200100099 | M8 | 21,00 | 35,00 | 17,00 | 6100
01200101302 | M8 | 21,00 | 40,00 | 18,00 | 7659
01200101313 | M8 | 21,00 | 50,00 | 19,00 | 4423
01200100082 | M8 | 46,00 | 20,00 | 15,00 | 3550
01200100087 | M8 | 46,00 | 25,00 | 15,00 | 4530
01200100093 | M8 | 46,00 | 30,00 | 15,00 | 4491
01200100100 | M8 | 46,00 | 35,00 | 17,00 | 6100
01200101303 | M8 | 46,00 | 40,00 | 18,00 | 7659
01200101314 | M8 | 46,00 | 50,00 | 19,00 | 4423
01200100083 | M8 | 86,00 | 20,00 | 15,00 | 3550
01200100088 | M8 | 86,00 | 25,00 | 15,00 | 4530
01200100094 | M8 | 86,00 | 30,00 | 15,00 | 4491
01200100101 | M8 | 86,00 | 35,00 | 17,00 | 6100
01200101304 | M8 | 86,00 | 40,00 | 18,00 | 7659
01200101315 | M8 | 86,00 | 50,00 | 19,00 | 4423
01200100095 | M10 | 46,00 | 30,00 | 15,00 | 4491
01200100102 | M10 | 46,00 | 35,00 | 17,00 | 6100
01200101305 | M10 | 46,00 | 40,00 | 18,00 | 7659
01200101316 | M10 | 46,00 | 50,00 | 19,00 | 4423
01200100096 | M10 | 86,00 | 30,00 | 15,00 | 4491
01200100103 | M10 | 86,00 | 35,00 | 17,00 | 6100
01200101306 | M10 | 86,00 | 40,00 | 18,00 | 7659
01200101317 | M10 | 86,00 | 50,00 | 19,00 | 4423
01200100104 | M12 | 43,00 | 35,00 | 17,00 | 6100
01200101307 | M12 | 43,00 | 40,00 | 18,00 | 7659
01200101318 | M12 | 43,00 | 50,00 | 19,00 | 4423
01200100105 | M12 | 83,00 | 35,00 | 17,00 | 6100
01200101308 | M12 | 83,00 | 40,00 | 18,00 | 7659
01200101319 | M12 | 83,00 | 50,00 | 19,00 | 4423
01200101309 | M14 | 83,00 | 40,00 | 18,00 | 7659
01200101320 | M14 | 83,00 | 50,00 | 19,00 | 4423
01200101310 | M14 | 133,00 | 40,00 | 18,00 | 7659
Notas
Vídeo disponible para demostración del producto. Planos 2D disponibles para descarga desde las referencias en el sitio.
Los pies fijos de alta resistencia JTPZ incorporan una base reforzada en poliamida 6 con carga de fibra de vidrio y soportan cargas de hasta 7.659 N según la referencia. Diseñados para aplicaciones industriales que requieren buen acabado y propiedades mecánicas constantes. Disponible opción de base antideslizante en EPDM.
Materiales y variantes
- Material de la base: poliamida 6 con carga de vidrio (PA6 reforzada)
- Base antideslizante opcional: EPDM
- Rosca estándar: acero inoxidable tipo 304; tipo 316 disponible bajo pedido mínimo
- Fabricante: ISC Plastic Parts
Ajuste
Los niveladores con longitud de varilla (L) igual o superior a 71 mm se suministran con una tuerca de ajuste.
Certificaciones y conformidad
- RoHS: Conforme (indicado en la ficha)
- UL94: No especificado
- IP: No especificado
Medidas y documentación
Medidas expresadas en: Milímetros. Planos 2D (PDF) disponibles en el sitio; imágenes, renders y vídeo de demostración disponibles.
Tabla de referencias
Referencia | Rosca Métrica (M) | L | D | H | Carga máxima (N)
01200100080 | M6 | 14,50 | 20,00 | 15,00 | 3550
01200100085 | M6 | 12,00 | 25,00 | 15,00 | 4530
01200100090 | M6 | 12,00 | 30,00 | 15,00 | 4491
01200100097 | M6 | 12,00 | 35,00 | 17,00 | 6100
01200101300 | M6 | 12,00 | 40,00 | 18,00 | 7659
01200101311 | M6 | 12,00 | 50,00 | 19,00 | 4423
01200100081 | M6 | 47,00 | 20,00 | 15,00 | 3550
01200100086 | M6 | 47,00 | 25,00 | 15,00 | 4530
01200100091 | M6 | 47,00 | 30,00 | 15,00 | 4491
01200100098 | M6 | 47,00 | 35,00 | 17,00 | 6100
01200101301 | M6 | 47,00 | 40,00 | 18,00 | 7659
01200101312 | M6 | 47,00 | 50,00 | 19,00 | 4423
01200100084 | M8 | 21,00 | 20,00 | 15,00 | 3550
01200100089 | M8 | 21,00 | 25,00 | 15,00 | 4530
01200100092 | M8 | 21,00 | 30,00 | 15,00 | 4491
01200100099 | M8 | 21,00 | 35,00 | 17,00 | 6100
01200101302 | M8 | 21,00 | 40,00 | 18,00 | 7659
01200101313 | M8 | 21,00 | 50,00 | 19,00 | 4423
01200100082 | M8 | 46,00 | 20,00 | 15,00 | 3550
01200100087 | M8 | 46,00 | 25,00 | 15,00 | 4530
01200100093 | M8 | 46,00 | 30,00 | 15,00 | 4491
01200100100 | M8 | 46,00 | 35,00 | 17,00 | 6100
01200101303 | M8 | 46,00 | 40,00 | 18,00 | 7659
01200101314 | M8 | 46,00 | 50,00 | 19,00 | 4423
01200100083 | M8 | 86,00 | 20,00 | 15,00 | 3550
01200100088 | M8 | 86,00 | 25,00 | 15,00 | 4530
01200100094 | M8 | 86,00 | 30,00 | 15,00 | 4491
01200100101 | M8 | 86,00 | 35,00 | 17,00 | 6100
01200101304 | M8 | 86,00 | 40,00 | 18,00 | 7659
01200101315 | M8 | 86,00 | 50,00 | 19,00 | 4423
01200100095 | M10 | 46,00 | 30,00 | 15,00 | 4491
01200100102 | M10 | 46,00 | 35,00 | 17,00 | 6100
01200101305 | M10 | 46,00 | 40,00 | 18,00 | 7659
01200101316 | M10 | 46,00 | 50,00 | 19,00 | 4423
01200100096 | M10 | 86,00 | 30,00 | 15,00 | 4491
01200100103 | M10 | 86,00 | 35,00 | 17,00 | 6100
01200101306 | M10 | 86,00 | 40,00 | 18,00 | 7659
01200101317 | M10 | 86,00 | 50,00 | 19,00 | 4423
01200100104 | M12 | 43,00 | 35,00 | 17,00 | 6100
01200101307 | M12 | 43,00 | 40,00 | 18,00 | 7659
01200101318 | M12 | 43,00 | 50,00 | 19,00 | 4423
01200100105 | M12 | 83,00 | 35,00 | 17,00 | 6100
01200101308 | M12 | 83,00 | 40,00 | 18,00 | 7659
01200101319 | M12 | 83,00 | 50,00 | 19,00 | 4423
01200101309 | M14 | 83,00 | 40,00 | 18,00 | 7659
01200101320 | M14 | 83,00 | 50,00 | 19,00 | 4423
01200101310 | M14 | 133,00 | 40,00 | 18,00 | 7659
Notas
Vídeo disponible para demostración del producto. Planos 2D disponibles para descarga desde las referencias en el sitio.
