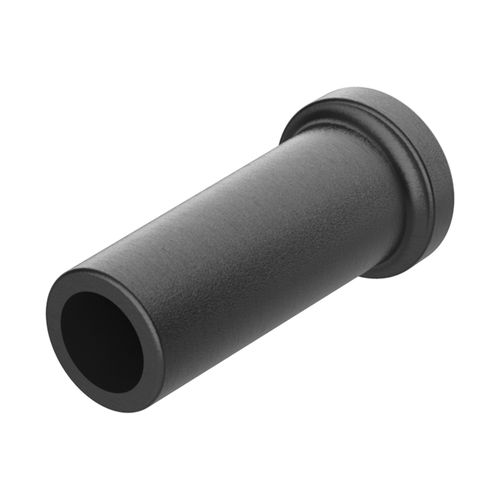

Pasacables de plástico HYPANpara aplicaciones fotovoltaicas
Añadir a mis favoritos
Añadir al comparador
Características
- Material
- de plástico
- Otras características
- para aplicaciones fotovoltaicas
- Diámetro
Mín.: 2,5 mm
(0,098 in)Máx.: 37 mm
(1,457 in)
Descripción
Descripción
Pasacable tipo manguito flexible diseñado para evitar dobleces bruscos del cable y protegerlo durante el movimiento.
Documentación y certificaciones
Tabla - Referencias y dimensiones (columnas: Referencia | D | E | A | L | a | d)
Referencia | D | E | A | L | a | d
02001001023 | 2,50 | 8,00 | 6,20 | 22,00 | 5,60 | 2,50
02001001024 | 2,60 | 6,00 | 4,50 | 15,00 | 4,00 | 2,60
02001001025 | 3,00 | 8,00 | 5,00 | 16,00 | 3,00 | 1,00
02001001026 | 3,10 | 8,00 | 6,20 | 22,00 | 5,60 | 3,10
02001001027 | 3,50 | 15,50 | 10,00 | 36,00 | 7,00 | 3,50
02001001028 | 4,00 | 8,00 | 6,20 | 22,00 | 5,60 | 4,00
02001001029 | 4,00 | 8,40 | 6,20 | 23,00 | 5,60 | 4,00
02001001031 | 5,50 | 13,00 | 9,00 | 37,00 | 9,00 | 3,00
02001001032 | 5,50 | 13,00 | 9,00 | 37,00 | 9,00 | 5,30
02001001033 | 6,20 | 13,00 | 9,00 | 37,00 | 7,60 | 5,30
02001001035 | 6,50 | 14,00 | 10,00 | 60,00 | 10,50 | 6,50
02001001036 | 6,50 | 18,00 | 12,50 | 45,00 | 10,00 | 6,50
02001001037 | 6,60 | 17,50 | 13,30 | 90,00 | 10,50 | 5,00
02001001038 | 6,60 | 17,50 | 13,40 | 90,00 | 10,50 | 5,00
02001001039 | 7,00 | 14,00 | 9,75 | 30,50 | 9,75 | 7,00
02001001041 | 7,00 | 15,00 | 11,00 | 51,00 | 9,50 | 7,00
02001001042 | 7,00 | 16,00 | 12,00 | 34,00 | 12,00 | 7,00
02001001043 | 7,30 | 18,00 | 13,00 | 60,00 | 10,00 | 6,40
02001001044 | 7,50 | 11,00 | 10,00 | 45,00 | 9,50 | 7,50
02001001045 | 7,50 | 14,00 | 10,00 | 60,00 | 11,00 | 7,50
02001001046 | 7,50 | 15,00 | 12,00 | 70,00 | 11,50 | 7,50
02001001047 | 7,60 | 17,50 | 13,40 | 90,00 | 10,50 | 7,60
02001001048 | 8,00 | 14,00 | 11,00 | 21,50 | 11,00 | 8,00
02001001049 | 8,00 | 16,00 | 12,00 | 85,00 | 10,50 | 8,00
02001001050 | 8,00 | 20,00 | 13,00 | 69,00 | 11,00 | 7,00
02001001051 | 8,00 | 17,50 | 13,40 | 90,00 | 10,50 | 6,70
02001001052 | 8,00 | 18,50 | 15,50 | 72,00 | 10,20 | 8,00
02001001053 | 8,20 | 15,00 x 12,50 | 11,00 | 40,00 | 15,00 x 12,50 | 8,20
02001001054 | 8,50 | 15,00 | 11,40 | 50,50 | 12,00 | 8,00
02001001055 | 9,00 | 17,00 | 14,00 | 64,00 | 13,00 | 9,00
02001001056 | 10,00 | 15,50 | 12,50 | 21,60 | 12,50 | 10,00
02001001057 | 11,00 | 32,00 | 27,00 | 150,00 | 23,00 | 11,00
02001001058 | 12,00 | 16,50 | 14,75 | 54,50 | 7,80 | 5,00
02001001059 | 12,00 | 20,00 | 15,00 | 58,00 | 12,00 | 8,00
02001001060 | 12,00 | 20,00 | 15,00 | 58,00 | 12,00 | 6,00
02001001061 | 12,00 | 18,50 | 15,50 | 72,00 | 10,20 | 8,00
02001001062 | 13,00 | 21,00 | 18,00 | 56,80 | 18,00 | 13,00
02001001063 | 14,00 | 26,00 | 22,00 | 80,00 | 18,00 | 13,00
02001001064 | 16,00 | 31,50 | 24,50 | 150,00 | 24,50 | 16,00
02001001065 | 37,00 | 44,00 | · | 99,50 | 22,00 | 12,00
Características / especificaciones técnicas
Pasacable tipo manguito flexible diseñado para evitar dobleces bruscos del cable y protegerlo durante el movimiento.
Documentación y certificaciones
- Plano PDF: disponible
- UL94: HB
- IP: no especificado
- RoHS: cumplido
- Medidas expresadas en: Milímetros
- Video: disponible
Tabla - Referencias y dimensiones (columnas: Referencia | D | E | A | L | a | d)
Referencia | D | E | A | L | a | d
02001001023 | 2,50 | 8,00 | 6,20 | 22,00 | 5,60 | 2,50
02001001024 | 2,60 | 6,00 | 4,50 | 15,00 | 4,00 | 2,60
02001001025 | 3,00 | 8,00 | 5,00 | 16,00 | 3,00 | 1,00
02001001026 | 3,10 | 8,00 | 6,20 | 22,00 | 5,60 | 3,10
02001001027 | 3,50 | 15,50 | 10,00 | 36,00 | 7,00 | 3,50
02001001028 | 4,00 | 8,00 | 6,20 | 22,00 | 5,60 | 4,00
02001001029 | 4,00 | 8,40 | 6,20 | 23,00 | 5,60 | 4,00
02001001031 | 5,50 | 13,00 | 9,00 | 37,00 | 9,00 | 3,00
02001001032 | 5,50 | 13,00 | 9,00 | 37,00 | 9,00 | 5,30
02001001033 | 6,20 | 13,00 | 9,00 | 37,00 | 7,60 | 5,30
02001001035 | 6,50 | 14,00 | 10,00 | 60,00 | 10,50 | 6,50
02001001036 | 6,50 | 18,00 | 12,50 | 45,00 | 10,00 | 6,50
02001001037 | 6,60 | 17,50 | 13,30 | 90,00 | 10,50 | 5,00
02001001038 | 6,60 | 17,50 | 13,40 | 90,00 | 10,50 | 5,00
02001001039 | 7,00 | 14,00 | 9,75 | 30,50 | 9,75 | 7,00
02001001041 | 7,00 | 15,00 | 11,00 | 51,00 | 9,50 | 7,00
02001001042 | 7,00 | 16,00 | 12,00 | 34,00 | 12,00 | 7,00
02001001043 | 7,30 | 18,00 | 13,00 | 60,00 | 10,00 | 6,40
02001001044 | 7,50 | 11,00 | 10,00 | 45,00 | 9,50 | 7,50
02001001045 | 7,50 | 14,00 | 10,00 | 60,00 | 11,00 | 7,50
02001001046 | 7,50 | 15,00 | 12,00 | 70,00 | 11,50 | 7,50
02001001047 | 7,60 | 17,50 | 13,40 | 90,00 | 10,50 | 7,60
02001001048 | 8,00 | 14,00 | 11,00 | 21,50 | 11,00 | 8,00
02001001049 | 8,00 | 16,00 | 12,00 | 85,00 | 10,50 | 8,00
02001001050 | 8,00 | 20,00 | 13,00 | 69,00 | 11,00 | 7,00
02001001051 | 8,00 | 17,50 | 13,40 | 90,00 | 10,50 | 6,70
02001001052 | 8,00 | 18,50 | 15,50 | 72,00 | 10,20 | 8,00
02001001053 | 8,20 | 15,00 x 12,50 | 11,00 | 40,00 | 15,00 x 12,50 | 8,20
02001001054 | 8,50 | 15,00 | 11,40 | 50,50 | 12,00 | 8,00
02001001055 | 9,00 | 17,00 | 14,00 | 64,00 | 13,00 | 9,00
02001001056 | 10,00 | 15,50 | 12,50 | 21,60 | 12,50 | 10,00
02001001057 | 11,00 | 32,00 | 27,00 | 150,00 | 23,00 | 11,00
02001001058 | 12,00 | 16,50 | 14,75 | 54,50 | 7,80 | 5,00
02001001059 | 12,00 | 20,00 | 15,00 | 58,00 | 12,00 | 8,00
02001001060 | 12,00 | 20,00 | 15,00 | 58,00 | 12,00 | 6,00
02001001061 | 12,00 | 18,50 | 15,50 | 72,00 | 10,20 | 8,00
02001001062 | 13,00 | 21,00 | 18,00 | 56,80 | 18,00 | 13,00
02001001063 | 14,00 | 26,00 | 22,00 | 80,00 | 18,00 | 13,00
02001001064 | 16,00 | 31,50 | 24,50 | 150,00 | 24,50 | 16,00
02001001065 | 37,00 | 44,00 | · | 99,50 | 22,00 | 12,00
Características / especificaciones técnicas
- Marca: ISC Plastic Parts
- Modelo / denominación: HYPAN
- Tipo: pasacable flexible (manguito)
- UL94: HB
- RoHS: cumplido
- IP: no especificado
- Unidad de medida: milímetros
- Varias referencias y dimensiones disponibles (ver tabla arriba)
