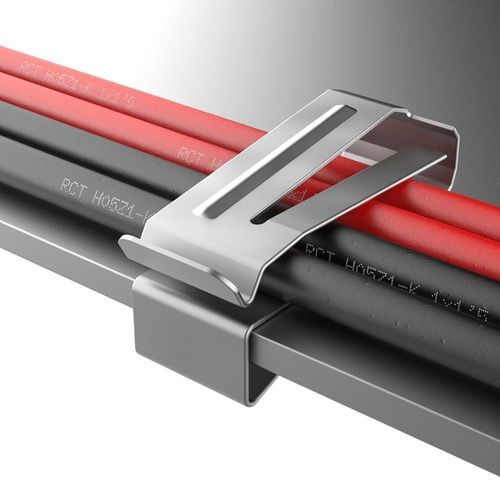

Abrazadera de cable de acero inoxidable SFH

reutilizableresistente a la corrosiónpara aplicaciones fotovoltaicas

Descripción
El clip de borde de panel SFH fija y guía cuatro cables homogéneos en paralelo para una gestión de cables compacta y segura en instalaciones industriales, fotovoltaicas y marinas. Fabricado en acero inoxidable AISI 410 tratado térmicamente, el clip ofrece elevada resistencia mecánica y buena resistencia a la corrosión en entornos exigentes.

Capacidad de cable e instalación
Este modelo admite hasta 4 cables, Ø 5,1–7,6 mm cada uno. La instalación se realiza por presión manual: el clip queda sujeto al borde del panel mediante una pestaña de bloqueo integrada. La extracción o el reposicionamiento se efectúan con un destornillador. La pestaña de bloqueo incluye una ranura adicional para uso con bridas o abrazaderas que refuercen la fijación. Los bordes están redondeados para evitar daños en el aislamiento del cable.

Materiales, durabilidad y certificaciones
Material: acero inoxidable AISI 410 tratado térmicamente. Espesor del clip: 0,508 mm. Vida útil mínima: 20 años. Certificaciones y conformidad: UL, c-UL-us, DFARS. RoHS: conforme. Rango de temperatura de funcionamiento: -40 °C a +300 °C. UL94 e IP: no especificados. Medidas expresadas en milímetros.

Aplicaciones

• Módulos fotovoltaicos (solar)
• Paneles de control
• Sistemas eléctricos
• Telecomunicaciones
• Instalaciones marinas
• Maquinaria industrial
• Soluciones de movilidad

Referencias de producto y dimensiones
Referencia | Rango cable (d) | Espesor panel | C | B | H
02012000312 | 5,10 a 7,60 | 1,40 a 3,20 | 33,80 | 12,70 | 9,10
02012000313 | 5,10 a 7,60 | 3,20 a 6,40 | 33,80 | 12,70 | 9,10

Características técnicas / especificaciones

• Marca: ISC Plastic Parts
• Denominación comercial (modelo): SFH
• Material: acero inoxidable AISI 410 tratado térmicamente
• Espesor del clip: 0,508 mm
• Capacidad de cable: hasta 4 cables homogéneos en paralelo
• Rango de diámetro de cable: Ø 5,1 – 7,6 mm cada uno
• Opciones de espesor de panel: 1,40–3,20 mm (ref. 02012000312); 3,20–6,40 mm (ref. 02012000313)
• Dimensión C: 33,80 mm
• Dimensión B: 12,70 mm
• Dimensión H: 9,10 mm
• Instalación: presión manual; extracción con destornillador
• Bloqueo: pestaña de bloqueo con ranura adicional para bridas/abrazaderas
• Acabado de bordes: bordes redondeados para proteger el aislamiento del cable
• Vida útil mínima: 20 años
• Certificaciones: UL, c-UL-us; conforme DFARS
• RoHS: conforme
• Rango de temperatura de funcionamiento: -40 °C a +300 °C
• Unidades de medida: milímetros
