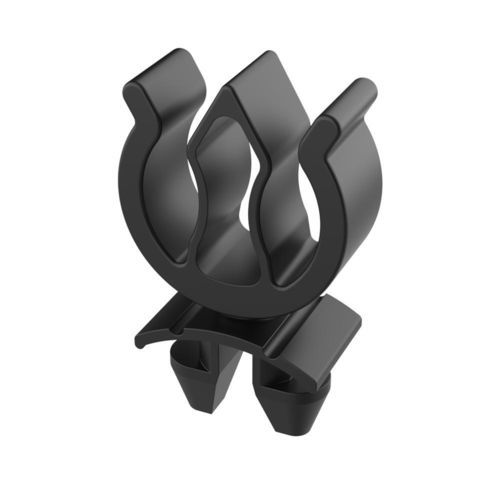

Abrazadera de cable de nailon SGF

de PA6reutilizableanti-UV

Descripción
Los clips de fijación SGF permiten la sujeción de cables mediante un sistema de montaje por fricción de 1/4 de giro (90°) dentro de la ranura del perfil. Diseñados para instalación manual con un simple giro, ofrecen fijación segura, alta resistencia al tirón y posibilidad de reposicionamiento y reutilización.

Funcionalidad

• Inserción de cables mediante presión con el dedo para un cableado rápido en obra.
• Dos cavidades para cable que aumentan la retención cuando se usan ambas.
• Reutilizables: desbloquear con un giro de 90° para retirar y reposicionar a lo largo del perfil.

Datos del producto

• Capacidad de cable: hasta 2 cables Ø 5,8 – 8,0 mm
• Material: Nylon 6/6 estabilizado térmica y UV
• Inflamabilidad: UL 94 V-2 (ver la página de producto para opciones V-0)
• Rango de temperatura: −40 °C a 115 °C

Conformidad / Información adicional

• UL94: V2 - V0 (indicado en la página del producto)
• IP: ninguno / no aplicable
• RoHS: conforme
• Medidas expresadas en: milímetros
• PDF del dibujo: disponible
• Vídeo: disponible

Información de tipos
El Tipo 1 corresponde al perfil "T-Type", adecuado para perfiles solares e industriales. El Tipo 2 corresponde al perfil "I-Type". El perfil I-Type es un perfil de aluminio común utilizado en estructuras de automatización industrial, sistemas de montaje de paneles solares, vigas ligeras y aplicaciones industriales generales. Compruebe la dimensión de la ranura de anclaje para verificar qué referencia encaja mejor en cada perfil.

Tabla de referencias
Referencia | Rango de cable (d) | Ranura de montaje | L / B | D | L1 | B1 | Tipo
02012000435 | 5,8 a 8,0 | 6,35 a 9,50 | 33,30 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000436 | 5,8 a 8,0 | 9,50 a 12,50 | 36,80 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000437 | 5,8 a 8,0 | 12,50 a 13,00 | 35,30 / 9,60 | 22,10 | 26,20 | 17,80 | 1
02012000438 | 5,8 a 8,0 | 8,00 | 36,80 / 9,60 | 22,10 | 25,70 | 12,20 | 2

Características técnicas / especificaciones

• Nombre de modelo: SGF
• Material: Nylon 6/6 estabilizado térmica y UV
• Capacidad de cable: hasta 2 cables Ø 5,8 – 8,0 mm
• Sistema de montaje: bloqueo por fricción 1/4 de giro (90°) dentro de la ranura de montaje
• Instalación: giro manual; reutilizable mediante desbloqueo a 90°
• Inflamabilidad: UL 94 V-2
• Rango de temperatura: −40 °C a 115 °C
• RoHS: conforme
• Grado IP: no aplicable / sin protección IP indicada
• Unidad de medidas: milímetros
• Varias referencias disponibles (ver tabla de referencias para diferencias de ranura de montaje y dimensiones)
