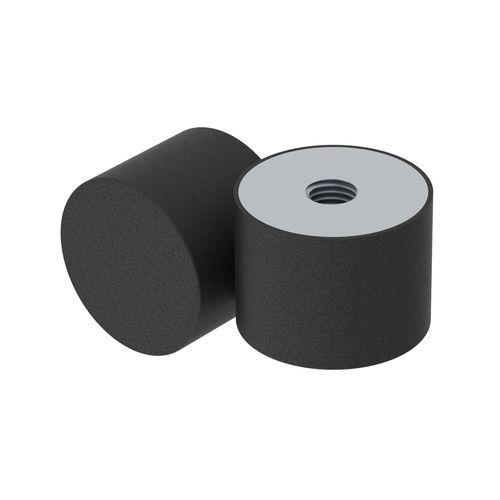

Soporte antivibratorio cilíndrico LSDE

de acero galvanizadode elastómerode acero inoxidable

Descripción
Amortiguador antivibratorio (silentblock) serie LSDE diseñado para reducir las vibraciones internas de motores, ventiladores, lavadoras, bombas, grupos hidráulicos, rotores y cilindros, y limitar la transmisión de vibraciones a las estructuras circundantes. Elemento caucho-metal compacto disponible en varias dimensiones y variantes con roscas métricas. Montaje sencillo; apto para aplicaciones industriales y de consumo.

Materiales y opciones

• Elastómero estándar: NR (goma natural), dureza 55° ± 5 Shore A.
• Otras opciones: NBR, SBR, CR, EPDM y durezas variables bajo pedido.
• Parte metálica estándar: acero galvanizado (S - ST37, DIN EN 12329 - Fe // Zn12 // C).
• Opcional: acero inoxidable SS - A2 (AISI 304) u otras aleaciones especiales a solicitud.

Aplicaciones

• Amortiguar vibraciones internas de motores, ventiladores, lavadoras, grupos hidráulicos, bombas, rotores y cilindros.
• Minimizar o anular la transmisión de vibración a equipos externos (cribas, vibradores, bastidores).
• Sectores típicos: equipamiento fitness, electrodomésticos, automoción, línea blanca, motocicletas, maquinaria general.

Documentación y conformidad

• Plano PDF: disponible (descarga desde la ficha del producto cuando se facilite).
• UL94: no disponible / no certificado.
• IP: no indicado.
• RoHS: conforme.
• Medidas expresadas en: milímetros.
• Vídeo: video de producto disponible.

Tabla de variantes (Referencia | D | H | Rosca Métrica (M))
00200500001 | 8,00 | 8,00 | M3
00200500002 | 10,00 | 10,00 | M4
00200500688 | 10,00 | 10,00 | M5
00200500003 | 10,00 | 15,00 | M4
00200500004 | 12,00 | 10,00 | M5
00200500005 | 15,00 | 8,00 | M4
00200500006 | 15,00 | 10,00 | M4
00200500008 | 15,00 | 15,00 | M4
00200500009 | 15,00 | 20,00 | M4
00200500011 | 20,00 | 10,00 | M6
00200500012 | 20,00 | 15,00 | M5
00200500013 | 20,00 | 15,00 | M6
00200500014 | 20,00 | 20,00 | M6
00200500015 | 20,00 | 25,00 | M6
00200500010 | 20,00 | 30,00 | M4
00200500016 | 25,00 | 10,00 | M6
00200500017 | 25,00 | 15,00 | M6
00200500019 | 25,00 | 17,00 | M6
00200500020 | 25,00 | 20,00 | M6
00200500021 | 25,00 | 25,00 | M6
00200500022 | 25,00 | 30,00 | M6
00200500023 | 30,00 | 15,00 | M8
00200500024 | 30,00 | 17,00 | M8
00200500025 | 30,00 | 20,00 | M8
00200500026 | 30,00 | 25,00 | M8
00200500027 | 30,00 | 30,00 | M8
00200500028 | 40,00 | 15,00 | M8
00200500029 | 40,00 | 20,00 | M8
00200500030 | 40,00 | 25,00 | M8
00200500031 | 40,00 | 30,00 | M8
00200500032 | 40,00 | 40,00 | M8
00200500033 | 50,00 | 20,00 | M10
00200500034 | 50,00 | 30,00 | M10
00200500035 | 50,00 | 40,00 | M8
00200500036 | 50,00 | 40,00 | M10
00200500037 | 50,00 | 45,00 | M10
00200500038 | 50,00 | 50,00 | M10
00200500039 | 70,00 | 45,00 | M12
00200500040 | 75,00 | 25,00 | M12
00200500042 | 75,00 | 30,00 | M12
00200500043 | 75,00 | 40,00 | M12
00200500044 | 75,00 | 50,00 | M12
00200500046 | 80,00 | 80,00 | M12
00200500047 | 100,00 | 40,00 | M16
00200500049 | 100,00 | 55,00 | M16
00200500050 | 100,00 | 75,00 | M16
00200500052 | 100,00 | 100,00 | M16
00200500053 | 150,00 | 40,00 | M20
00200500054 | 150,00 | 100,00 | M20
00200500055 | 200,00 | 100,00 | M20

Características / especificaciones técnicas

• Serie / modelo: LSDE.
• Función: amortiguación y aislamiento antivibratorio para máquinas y equipos.
• Elastómero estándar: NR (goma natural), dureza 55° ± 5 Shore A; alternativas: NBR, SBR, CR, EPDM.
• Parte metálica: acero galvanizado ST37 (estándar); opción acero inoxidable SS - A2 (AISI 304) u otras aleaciones a pedido.
• RoHS: conforme.
• UL94: no certificado / no aplicable.
• IP: no indicado.
• Dimensiones: milímetros.
• Amplia gama de referencias y tamaños disponibles (ver tabla de variantes).
