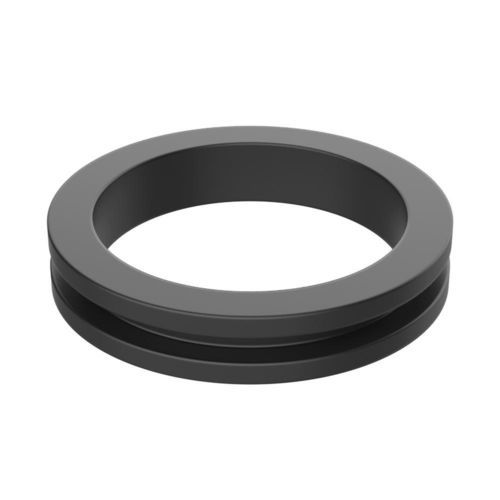

Pasacables de caucho HYPAA

de PVCde linóleode elastómero

Descripción
Pasacable abierto HYPAA (tipo partido/abierto) para guiar y proteger cables y conductores que atraviesan paneles metálicos. Instalación mediante encaje (snap-in); disponible en múltiples materiales y tamaños para ajustarse al diámetro de agujero y al espesor del panel.

Documentación y certificaciones
Plano PDF: disponible
UL94: HB
IP: no especificado
RoHS: Sí
Medidas expresadas en: Milímetros
Medios: render, plano 2D y vídeo disponibles

Referencias disponibles (tabla)
Referencia | Agujero panel | Grosor panel | d | H | D | Material
02001000449 | 19,00 | 1,60 | 16,00 | 6,40 | 24,00 | PVC
01012000079 | 4,30 | 1,50 | 2,50 | 6,00 | 7,50 | NR
01012000001 | 4,80 | 1,60 | 3,20 | 6,40 | 8,00 | PVC
02001000007 | 5,00 | 1,00 | 3,00 | 5,50 | 10,00 | CR
02001000951 | 6,00 | 1,00 | 4,00 | 5,00 | 9,00 | EPDM
01012000002 | 6,00 | 1,50 | 3,00 | 5,50 | 10,00 | PVC
02001000182 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | PVC
02001000952 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | TPE
01012000003 | 6,50 | 2,00 | 2,00 | 6,00 | 11,00 | CR
02001000953 | 6,00 | 1,50 | 4,00 | 5,50 | 10,20 | TPE

Características / especificaciones técnicas

• Serie/modelo: HYPAA
• Marca: ISC Plastic Parts
• Tipo: Pasacable abierto (tipo partido) para paneles metálicos
• Aplicación: protección y guiado de cables y conductores a través de agujeros de panel
• Instalación: encaje (snap-in), rápida y simple
• Materiales disponibles (según referencia): PVC, NR, CR, EPDM, TPE, SBR
• Parámetros dimensionales listados: Agujero panel, Grosor panel, d, H, D (mm)
• Normas y conformidad: UL94 HB; RoHS
• IP: no especificado
• Documentación: plano 2D (PDF), render y vídeo disponibles
