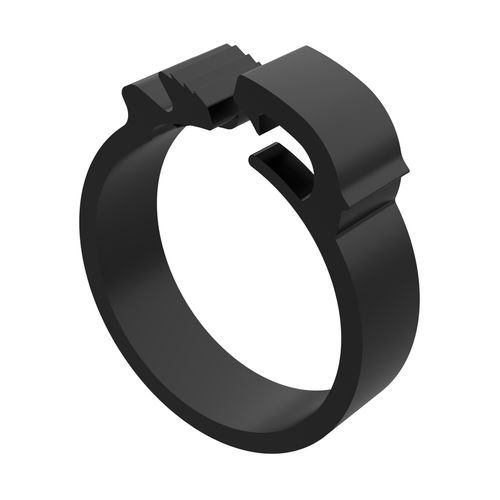

Abrazadera de apriete de nailon MAEde polipropilenode poliamidafotovoltaico
Añadir a mis favoritos
Añadir al comparador
Características
- Material
- de nailon, de poliamida, de polipropileno
- Aplicaciones
- fotovoltaico
- Otras características
- con dispositivo de bloqueo rápido, reutilizable, para tuberías
- Diámetro del tubo
Máx.: 45,5 mm
(1,791 in)Mín.: 8,5 mm
(0,335 in)
Descripción
Descripción
Nuestra abrazadera de manguera MAE está concebida para líneas de producción y para aplicaciones con espacio reducido alrededor de la abrazadera. Sirve para fijar mangueras, tubos y cables en un rango de diámetros de 8,50 a 45,50 mm, evita fugas y ofrece una fuerza de sujeción considerable. Resistencia a alta presión: más de 30 bar (depende de la manguera).
Material y conformidad
Material estándar: PA66 (Nylon 66) negro. Clasificación inflamabilidad: UL94 V2. Temperatura de servicio (PA66): hasta 125ºC. Instalación: tipo Click (liberable y reutilizable). RoHS: Conforme. IP: no aplicable / no indicado. Medidas expresadas en: Milímetros.
Materiales disponibles bajo pedido
Documentos y medios
Dibujo 2D: PDF disponible. Clasificación UL94: V2. Vídeo: disponible.
Referencias / Dimensiones
Referencia | Rango cable (d) | A | B | H
04401200000 | 8,50 | 8,00 | 1,70 | 5,30
04401200001 | 8,70 | 8,00 | 1,70 | 5,30
04401200002 | 8,90 | 8,00 | 1,70 | 5,30
04401200003 | 9,20 | 8,00 | 1,70 | 5,30
04401200004 | 9,50 | 8,00 | 1,70 | 5,30
04401200005 | 10,00 | 8,00 | 1,70 | 5,30
04401200006 | 11,40 | 8,00 | 1,70 | 5,50
04401200007 | 12,00 | 8,00 | 1,70 | 5,60
04401200008 | 12,50 | 8,00 | 1,70 | 5,70
04401200009 | 12,70 | 8,00 | 1,70 | 5,80
04401200010 | 13,20 | 8,00 | 1,70 | 5,80
04401200011 | 13,70 | 8,00 | 1,70 | 5,80
04401200012 | 14,50 | 8,00 | 2,00 | 6,80
04401200013 | 14,60 | 8,00 | 2,00 | 6,80
04401200014 | 15,00 | 8,00 | 2,00 | 6,80
04401200015 | 15,70 | 8,00 | 2,00 | 6,80
04401200016 | 15,90 | 8,00 | 2,00 | 6,80
04401200017 | 16,50 | 8,00 | 2,00 | 6,80
04401200018 | 16,80 | 8,00 | 2,00 | 6,80
04401200019 | 17,10 | 8,00 | 2,00 | 6,80
04401200020 | 17,50 | 8,00 | 2,00 | 6,80
04401200021 | 17,60 | 8,00 | 2,00 | 6,80
04401200022 | 18,00 | 8,00 | 2,00 | 6,80
04401200023 | 18,50 | 8,00 | 2,00 | 6,80
04401200024 | 19,10 | 8,00 | 2,00 | 6,80
04401200025 | 19,60 | 8,00 | 2,00 | 6,80
04401200026 | 20,10 | 8,00 | 2,00 | 6,80
04401200027 | 20,80 | 8,00 | 2,00 | 6,80
04401200028 | 21,10 | 8,00 | 2,00 | 6,80
04401200029 | 22,00 | 8,00 | 2,00 | 6,80
04401200030 | 22,10 | 8,00 | 2,00 | 6,80
04401200031 | 22,60 | 8,00 | 2,00 | 6,80
04401200032 | 23,10 | 8,00 | 2,00 | 6,80
04401200033 | 23,60 | 8,00 | 2,00 | 6,80
04401200034 | 24,70 | 8,00 | 2,00 | 6,80
04401200035 | 25,80 | 8,00 | 2,00 | 6,80
04401200036 | 26,80 | 8,00 | 2,00 | 6,80
04401200037 | 28,00 | 8,00 | 2,00 | 6,80
04401200038 | 30,60 | 9,00 | 2,00 | 6,80
04401200039 | 31,40 | 9,00 | 2,00 | 6,80
04401200040 | 32,50 | 9,00 | 2,50 | 6,80
04401200041 | 36,50 | 9,00 | 2,50 | 6,80
04401200042 | 42,40 | 9,00 | 2,50 | 7,30
04401200043 | 43,30 | 9,00 | 2,50 | 7,30
04401200044 | 45,50 | 9,00 | 2,50 | 7,30
Características / Especificaciones técnicas
Nuestra abrazadera de manguera MAE está concebida para líneas de producción y para aplicaciones con espacio reducido alrededor de la abrazadera. Sirve para fijar mangueras, tubos y cables en un rango de diámetros de 8,50 a 45,50 mm, evita fugas y ofrece una fuerza de sujeción considerable. Resistencia a alta presión: más de 30 bar (depende de la manguera).
Material y conformidad
Material estándar: PA66 (Nylon 66) negro. Clasificación inflamabilidad: UL94 V2. Temperatura de servicio (PA66): hasta 125ºC. Instalación: tipo Click (liberable y reutilizable). RoHS: Conforme. IP: no aplicable / no indicado. Medidas expresadas en: Milímetros.
Materiales disponibles bajo pedido
- PA66GF (Poliamida 66 con fibra de vidrio) — resistencia térmica hasta 150 ºC
- PP (Polipropileno) — resistencia térmica hasta 60 ºC
Documentos y medios
Dibujo 2D: PDF disponible. Clasificación UL94: V2. Vídeo: disponible.
Referencias / Dimensiones
Referencia | Rango cable (d) | A | B | H
04401200000 | 8,50 | 8,00 | 1,70 | 5,30
04401200001 | 8,70 | 8,00 | 1,70 | 5,30
04401200002 | 8,90 | 8,00 | 1,70 | 5,30
04401200003 | 9,20 | 8,00 | 1,70 | 5,30
04401200004 | 9,50 | 8,00 | 1,70 | 5,30
04401200005 | 10,00 | 8,00 | 1,70 | 5,30
04401200006 | 11,40 | 8,00 | 1,70 | 5,50
04401200007 | 12,00 | 8,00 | 1,70 | 5,60
04401200008 | 12,50 | 8,00 | 1,70 | 5,70
04401200009 | 12,70 | 8,00 | 1,70 | 5,80
04401200010 | 13,20 | 8,00 | 1,70 | 5,80
04401200011 | 13,70 | 8,00 | 1,70 | 5,80
04401200012 | 14,50 | 8,00 | 2,00 | 6,80
04401200013 | 14,60 | 8,00 | 2,00 | 6,80
04401200014 | 15,00 | 8,00 | 2,00 | 6,80
04401200015 | 15,70 | 8,00 | 2,00 | 6,80
04401200016 | 15,90 | 8,00 | 2,00 | 6,80
04401200017 | 16,50 | 8,00 | 2,00 | 6,80
04401200018 | 16,80 | 8,00 | 2,00 | 6,80
04401200019 | 17,10 | 8,00 | 2,00 | 6,80
04401200020 | 17,50 | 8,00 | 2,00 | 6,80
04401200021 | 17,60 | 8,00 | 2,00 | 6,80
04401200022 | 18,00 | 8,00 | 2,00 | 6,80
04401200023 | 18,50 | 8,00 | 2,00 | 6,80
04401200024 | 19,10 | 8,00 | 2,00 | 6,80
04401200025 | 19,60 | 8,00 | 2,00 | 6,80
04401200026 | 20,10 | 8,00 | 2,00 | 6,80
04401200027 | 20,80 | 8,00 | 2,00 | 6,80
04401200028 | 21,10 | 8,00 | 2,00 | 6,80
04401200029 | 22,00 | 8,00 | 2,00 | 6,80
04401200030 | 22,10 | 8,00 | 2,00 | 6,80
04401200031 | 22,60 | 8,00 | 2,00 | 6,80
04401200032 | 23,10 | 8,00 | 2,00 | 6,80
04401200033 | 23,60 | 8,00 | 2,00 | 6,80
04401200034 | 24,70 | 8,00 | 2,00 | 6,80
04401200035 | 25,80 | 8,00 | 2,00 | 6,80
04401200036 | 26,80 | 8,00 | 2,00 | 6,80
04401200037 | 28,00 | 8,00 | 2,00 | 6,80
04401200038 | 30,60 | 9,00 | 2,00 | 6,80
04401200039 | 31,40 | 9,00 | 2,00 | 6,80
04401200040 | 32,50 | 9,00 | 2,50 | 6,80
04401200041 | 36,50 | 9,00 | 2,50 | 6,80
04401200042 | 42,40 | 9,00 | 2,50 | 7,30
04401200043 | 43,30 | 9,00 | 2,50 | 7,30
04401200044 | 45,50 | 9,00 | 2,50 | 7,30
Características / Especificaciones técnicas
- Denominación comercial: MAE
- Marca: ISC Plastic Parts
- Material estándar: PA66 (Nylon 66) negro
- Materiales bajo pedido: PA66GF (hasta 150 ºC), PP (hasta 60 ºC)
- Clasificación inflamabilidad: UL94 V2
- Temperatura máxima (PA66): 125 ºC
- Tipo de cierre: Click (liberable y reutilizable)
- Resistencia a presión: >30 bar (dependiendo de la manguera)
- RoHS: Conforme
- Medidas expresadas en milímetros
