Abrazadera de cable de plástico

de presiónpara aplicaciones fotovoltaicas

Descripción

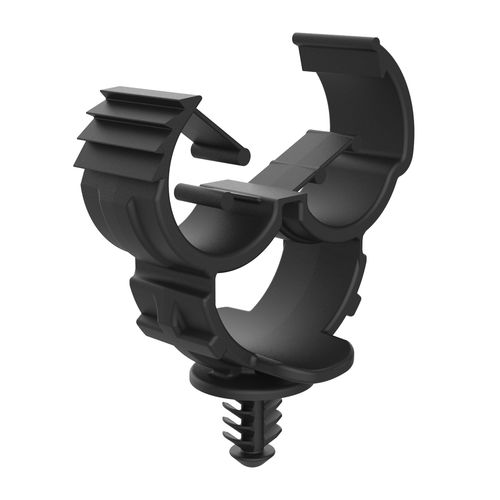

Abrazaderas tipo clip con anclaje tipo abeto (inserción en panel) diseñadas para centrar y fijar automáticamente cables y tubos. El sistema de autocierre permite posicionar el cable/tubo y, al aplicar presión, cerrar y fijar rápidamente, reduciendo el tiempo de instalación. Existen varias referencias que abarcan diferentes rangos de diámetro y espesores de panel.

Aplicaciones

• Fijación y centrado de cables o tubos en paneles y chapas
• Canalización y retención en armarios eléctricos, envolventes y chasis
• Adecuado para instalaciones industriales y de control

Normativa y notas técnicas

• Dibujo (PDF) y vídeo de demostración disponibles
• RoHS: conforme
• UL94: no especificado
• Clase IP: no especificada
• Medidas expresadas en milímetros (mm)

Tabla - Referencias y dimensiones principales (valores en mm)
Referencia | Apto para | Grosor Panel | Diámetro Tubo | B | C | H | A | H1
02800120011 | Ø 9,10 | 3,00 a 15,00 | 8 a 18 | 29,00 | 10,00 | 38,50 | 20,00 | 21,70
02800120010 | M6 | 10,00 | 3 a 12 | 22,00 | 20,00 | 32,00 | 9,00 | 10,00 a 16,00

Características / Especificaciones técnicas

• Tipo de producto: abrazadera clip con anclaje tipo abeto (inserción en panel)
• Funcionamiento: sistema de autocierre para centrado y fijación automática de cables/tubos
• Compatibilidad: variantes para diferentes diámetros (ver tabla)
• Materiales: plástico (no se especifica la referencia del material)
• Conformidad: RoHS conforme; UL94/IP no especificados
• Referencias disponibles: 02800120011, 02800120010
• Documentación: dibujo PDF y vídeo disponibles
