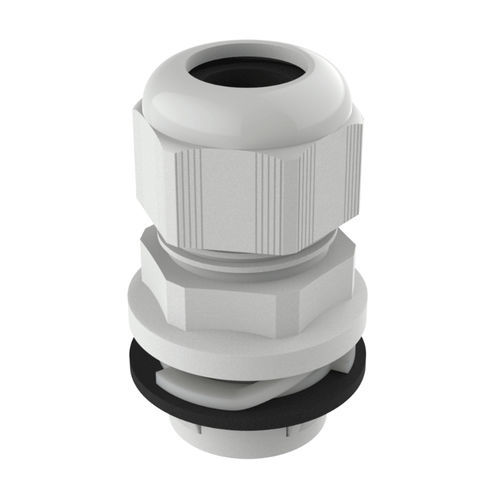

Prensaestopas de PA6 PRPRA

IP66IP68resistente a los UV

Resumen
El prensaestopas PRPRA se instala mediante presión ligera, sin contratuerca ni agujeros roscados, reduciendo el tiempo de montaje frente a los prensaestopas estándar.

Materiales y estanqueidad
Fabricado en Poliamida 6 (PA6). Incorpora junta tórica de Cloropreno (CR). Resistente a los rayos UV.

Rendimiento
Estanqueidad: IP66 / IP68; Type 4X (UL 50E).

Montaje
Agujeros de panel: 12 a 40 mm. Espesor de panel admitido: 0,50 a 4,00 mm. Disponible con rosca métrica o PG según referencia.

Rango de temperatura
-20 °C a +100 °C (servicio continuo); corto plazo: -30 °C a +150 °C.

Normas
Cumple VDE, UL, CSA, DNV; UL94 V2.

Colores disponibles

• Gris claro RAL 7035
• Gris oscuro RAL 7001
• Negro RAL 9005

Bajo pedido mínimo: azul RAL 5015, blanco RAL 9003 y rojo RAL 3020.

Accesorios

• Herramienta MHPRP: herramienta especial para desmontaje del PRPRA y prensaestopas de montaje por presión compatibles; incluida en el embalaje y disponible por separado. Diseñada para el desmontaje con acceso trasero restringido.
• Tapón DTPB: tapones de polietileno de baja densidad (LDPE) para cierre temporal durante montaje/transport e cuando no se usan. Temperatura de servicio -40 °C a +60 °C. Con prensaestopas con diafragma, el apriete de la tapa comprime el tapón para mejorar la estanqueidad. Seleccionar diámetro D1 cercano al diámetro máximo de cable admitido.

Descargas / Medios
Plano PDF disponible (2D). UL94: V2. Clasificación IP: 68. RoHS: conforme. Medidas en milímetros. Vídeo demostrativo disponible.

Tabla de referencias
Encabezado: Referencia | Agujero panel | Espesor máx. panel | Rango de cable (d) | L | D | L1 | D1 | SW
02001002026 | 12,20 a 12,40 | 0,50 a 4,00 | 2,00 a 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002027 | 12,20 a 12,40 | 0,50 a 4,00 | 3,00 a 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002028 | 16,20 a 16,40 | 0,50 a 4,00 | 3,00 a 6,50 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002029 | 16,20 a 16,40 | 0,50 a 4,00 | 4,00 a 8,00 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002030 | 16,20 a 16,40 | 0,50 a 4,00 | 3,00 a 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002031 | 16,20 a 16,40 | 0,50 a 4,00 | 5,00 a 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002032 | 20,20 a 20,40 | 0,50 a 4,00 | 3,00 a 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002033 | 20,20 a 20,40 | 0,50 a 4,00 | 5,00 a 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002034 | 20,20 a 20,40 | 0,50 a 4,00 | 6,00 a 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002035 | 20,20 a 20,40 | 0,50 a 4,00 | 7,00 a 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002036 | 25,20 a 25,40 | 0,50 a 4,00 | 8,00 a 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002037 | 25,20 a 25,40 | 0,50 a 4,00 | 11,00 a 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002038 | 32,20 a 32,40 | 0,50 a 4,00 | 11,00 a 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002039 | 32,20 a 32,40 | 0,50 a 4,00 | 15,00 a 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002040 | 40,20 a 40,40 | 0,50 a 4,00 | 16,00 a 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46
02001002041 | 40,20 a 40,40 | 0,50 a 4,00 | 19,00 a 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46

Notas
El desmontaje requiere la herramienta MHPRP. El cierre temporal puede realizarse con tapones DTPB. Vídeo y planos 2D disponibles. Medidas en la tabla en milímetros.

Características / especificaciones técnicas

• Modelo: PRPRA
• Material: Poliamida 6 (PA6)
• Junta tórica: Cloropreno (CR)
• Estanqueidad: IP66 / IP68; Type 4X (UL 50E)
• Agujero de panel: 12 mm a 40 mm (según referencia)
• Espesor de panel admitido: 0,50 mm a 4,00 mm
• Rango de cables: 2,00 mm a 28,00 mm según referencia
• Temperatura: -20 °C a +100 °C (servicio); corto plazo -30 °C a +150 °C
• Normas: VDE, UL, CSA, DNV; UL94 V2
• Desmontaje: requiere herramienta MHPRP (incluida o disponible por separado)
• Tapón temporal: DTPB (LDPE), temp. -40 °C a +60 °C, montaje por presión
• Roscas disponibles: métrica o PG según referencia
• Colores: RAL 7035, RAL 7001, RAL 9005 (otros bajo pedido)
• Unidades: milímetros
