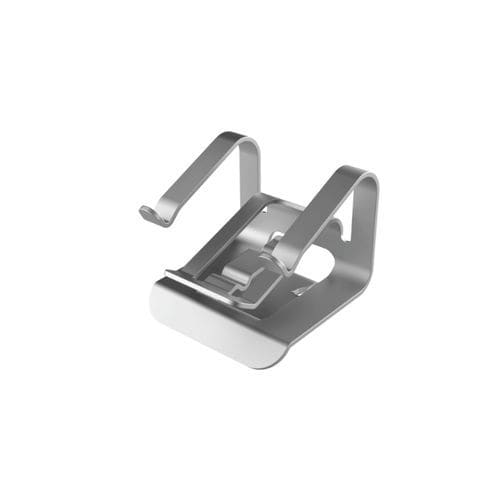

Abrazadera de cable de acero inoxidable SFI

de presiónreutilizableresistente a la corrosión

Descripción
El clip de borde de panel SFI sujeta y guía cuatro cables homogéneos en una configuración compacta, ofreciendo una solución de gestión de cables que ahorra espacio para instalaciones industriales y energías renovables. Fabricado en acero inoxidable AISI 410, el clip proporciona elevada resistencia mecánica y buena resistencia a la corrosión para un rendimiento fiable a largo plazo.

Diseño y aplicación

• Diseño reducido y compacto en comparación con otras versiones de 4 cables para optimizar el espacio del marco.
• Aloja cuatro conductores Ø 6,6–8,4 mm dispuestos dos abajo y dos arriba para minimizar el área ocupada en el borde del panel.
• Pestaña de bloqueo corta diseñada para marcos con bordes estrechos (10 mm), permitiendo la integración en marcos de módulos fotovoltaicos delgados.
• Bordes redondeados que evitan daños en el aislamiento del cable, garantizando una sujeción segura y duradera.

Instalación y mantenimiento

• Inserción manual rápida con bloqueo seguro mediante la pestaña; no se necesitan herramientas para el montaje inicial.
• La extracción o recolocación se realiza fácilmente con un destornillador.

Conformidad y durabilidad

• Espesor del material: 0,635 mm, superior a las alternativas habituales del mercado.
• Vida útil mínima garantizada: 20 años.
• Certificación: c-UL-us.
• Rango de temperatura de funcionamiento: -40 °C a +300 °C.
• Compatible con RoHS.

Apto para

• Módulos fotovoltaicos
• Sistemas eléctricos y cuadros de control
• Instalaciones marinas
• Telecomunicaciones
• Maquinaria industrial
• Soluciones de movilidad

Tabla técnica
Referencia | Rango de cable (d) | Espesor del panel | Prof. mín. (L) | C | B | H
02012000314 | 6,60 a 8,40 | 0,80 a 2,00 | 10,00 | 21,80 | 22,90 | 17,80

Info adicional
PDF del dibujo disponible. Medidas expresadas en milímetros. Vídeo disponible que muestra el producto.

Características / Especificaciones técnicas

• Modelo: SFI
• Referencia: 02012000314
• Material: acero inoxidable AISI 410
• Rango de cable (d): 6,6 – 8,4 mm
• Compatibilidad de espesor de panel: 0,80 – 2,00 mm
• Profundidad mínima (L): 10,00 mm
• Dimensiones: C = 21,80 mm, B = 22,90 mm, H = 17,80 mm
• Espesor del clip: 0,635 mm
• Pestaña de bloqueo corta para marcos con bordes estrechos de 10 mm
• Vida útil mínima: 20 años
• Certificaciones: c-UL-us
• Temperatura de funcionamiento: -40 °C a +300 °C
• RoHS: Compatible
• Aplicaciones típicas: módulos fotovoltaicos, cuadros eléctricos, marítimo, telecom, maquinaria industrial, movilidad
