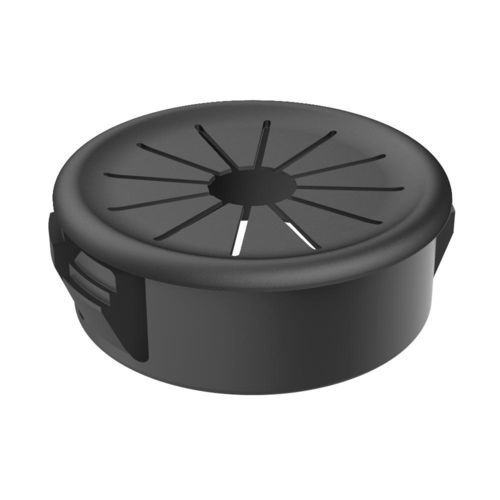

Pasacables de poliamida MPF

de membranareglableenchufable

Descripción
Los aros pasacables ALL-FIT con membrana MPF protegen mecánicamente y aíslan eléctricamente cables, tubos y mangueras en pasos de paneles y bordes de chapa. Su diseño autoencajable y regulable permite una fijación rápida sin herramienta y se adapta a diferentes espesores de panel.

Material y térmico
Fabricado en Poliamida 66 (PA66) termoestabilizada. Temperatura máxima de uso recomendada: 105 °C. Color estándar: negro. Blanco y otros colores RAL disponibles bajo pedido (puede aplicarse cantidad mínima de pedido).

Normativas y conformidad
Cumple requisitos UL; certificado CSA. Clase de inflamabilidad: UL94 V2. Cumple RoHS. Grado IP: no especificado.

Características

• Lengüetas membrana flexibles para permitir la introducción de varios cables
• Pestañas de bloqueo snap-in para montaje seguro sin herramientas y adaptación al grosor del panel
• Absorbe impactos y vibraciones para proteger aislamientos y conexiones
• Buena resistencia química y propiedades eléctricas
• Disponible para diámetros de orificio de 12,70 mm a 76,20 mm

Tabla de referencias (columnas: Referencia ; Agujero panel (A) mm ; Máximo grosor panel (G) mm ; Diámetro máx. cable mm ; L mm ; D mm)
02010000120 ; 12,70 ; 1,60 ; 7,60 ; 6,00 ; 15,20
02010000100 ; 12,70 ; 3,20 ; 7,60 ; 9,80 ; 15,20
02010000132 ; 12,70 ; 6,40 ; 7,60 ; 13,80 ; 15,20
02010000116 ; 15,90 ; 1,60 ; 11,10 ; 6,20 ; 18,50
00101000052 ; 15,90 ; 3,20 ; 11,10 ; 10,30 ; 18,00
02010000101 ; 15,90 ; 3,20 ; 11,10 ; 10,00 ; 18,70
02010000135 ; 15,90 ; 6,40 ; 11,10 ; 14,00 ; 18,30
02010000102 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 21,40
00101000053 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 22,20
02010000137 ; 19,00 ; 6,40 ; 12,70 ; 12,70 ; 21,25
02010000117 ; 19,10 ; 1,60 ; 12,70 ; 6,40 ; 21,80
02010000103 ; 20,60 ; 3,20 ; 12,70 ; 9,90 ; 22,60
00101000054 ; 20,60 ; 3,60 ; 12,70 ; 10,30 ; 22,60
02010000113 ; 22,20 ; 1,60 ; 14,20 ; 6,40 ; 23,80
00101000055 ; 22,20 ; 3,20 ; 14,20 ; 11,50 ; 23,80
02010000104 ; 22,20 ; 3,20 ; 14,30 ; 11,50 ; 23,80
02010000142 ; 22,20 ; 6,40 ; 14,30 ; 14,00 ; 23,80
02010000114 ; 25,40 ; 1,60 ; 19,00 ; 6,40 ; 27,00
00101000056 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 26,90
02010000105 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 27,00
02010000145 ; 25,40 ; 6,40 ; 19,00 ; 14,00 ; 27,00
01801100600 ; 27,60 ; 3,20 ; 22,40 ; 11,30 ; 30,80
02010000115 ; 27,80 ; 1,60 ; 20,60 ; 6,40 ; 29,40
00101000057 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,30
02010000106 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,40
02010000148 ; 27,80 ; 6,40 ; 20,60 ; 14,00 ; 29,40
02010000112 ; 30,20 ; 3,20 ; 24,10 ; 11,50 ; 31,80
00101000124 ; 31,75 ; 3,20 ; 22,20 ; 11,50 ; 34,50
02010000107 ; 31,80 ; 3,20 ; 25,80 ; 11,50 ; 33,40
02010000108 ; 34,90 ; 3,20 ; 25,40 ; 11,50 ; 37,80
02010000152 ; 34,90 ; 6,40 ; 25,40 ; 14,30 ; 37,80
02010000109 ; 38,10 ; 3,20 ; 26,90 ; 11,40 ; 40,90
02010000154 ; 38,10 ; 6,40 ; 26,90 ; 14,30 ; 40,90
02010000110 ; 44,50 ; 3,20 ; 34,90 ; 11,80 ; 47,50
02010000118 ; 50,80 ; 3,20 ; 41,60 ; 12,40 ; 54,00
02010000111 ; 63,50 ; 6,40 ; 50,00 ; 19,00 ; 66,80
02010000119 ; 76,20 ; 6,40 ; 62,70 ; 19,00 ; 80,00

Caracteristicas / especificaciones técnicas

• Familia / modelo: MPF (pasacable con membrana)
• Material: Poliamida 66 (PA66) termoestabilizada
• Temperatura máxima de uso: 105 °C
• Clase inflamabilidad: UL94 V2
• Certificaciones: UL y CSA
• Conformidad: RoHS
• Rango diámetros orificio: 12,70 mm – 76,20 mm
• Sistema de fijación: pestañas de bloqueo snap-in adaptables al grosor del panel
• Color estándar: negro; blanco y colores RAL bajo pedido
