Abrazadera de cable de acero inoxidable SFJ

de clipresistente a la corrosiónpara aplicaciones fotovoltaicas

Descripción del producto

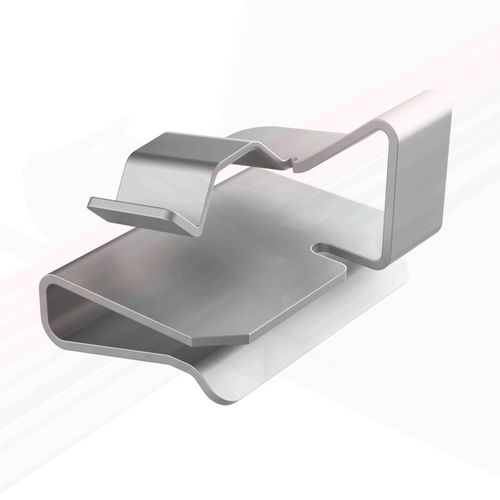

El clip de borde de panel 90° SFJ está diseñado para sujetar y guiar cables posicionados perpendicularmente al marco del módulo fotovoltaico, permitiendo el encaminamiento de los conductores hacia el módulo adyacente por el lado corto del marco. Esta disposición ofrece un cableado más ordenado, seguro y eficiente en instalaciones fotovoltaicas.

Materiales y construcción

• Fabricado en acero inoxidable AISI 304 o en acero inoxidable AISI 410 tratado térmicamente según la versión.
• Excelente resistencia mecánica y a la corrosión para entornos exigentes.
• Bordes redondeados para proteger el aislamiento del cable.
• Algunas referencias incluyen una lengüeta de bloqueo corta para bordes de marco muy estrechos (10 mm).
• Instalación por presión manual; la lengüeta de bloqueo asegura el clip; se requiere destornillador para la extracción o el reposicionamiento.

Configuraciones disponibles

• Versión 1 cable: AISI 304, para un único conductor; certificada c-UL-us y conforme a DFARS.
• Versión 2 cables: AISI 304, para dos conductores homogéneos; la referencia 02012000316 incluye una lengüeta de bloqueo corta. Las certificaciones c-UL-us y DFARS se aplican a los modelos indicados.
• Versión 4 cables: AISI 410 tratado térmicamente, para cuatro conductores fijados perpendicularmente al marco. Certificada c-UL-us y conforme a DFARS.

Certificaciones y conformidad

• Certificación c-UL-us disponible para los modelos indicados.
• Conformidad DFARS para los modelos indicados.
• RoHS: conforme.
• UL94: no aplicable / no especificado.
• IP: no especificado.

Tabla de referencias
Referencia | Rango de cable (d) | Nº de cables | Espesor del panel | C | B | H
02012000315 | 5,10 a 8,30 | 1 | 1,40 a 3,20 | 19,80 | 16,50 | 9,90
02012000316 | 5,10 a 8,40 | 2 | 0,80 a 2,50 | 25,10 | 12,70 | 9,90
02012000317 | 5,10 a 8,30 | 2 | 0,80 a 3,20 | 24,90 | 16,50 | 9,90
02012000318 | 5,10 a 7,60 | 4 | 1,40 a 3,20 | 39,90 | 21,00 | 9,10

Información adicional
Medidas expresadas en: Milímetros. Vídeo disponible que demuestra el uso del producto.

Especificaciones técnicas

• Modelo: SFJ
• Materiales: AISI 304 o AISI 410 tratada térmicamente (según la versión)
• Espesores disponibles: 0,508 mm o 0,635 mm según referencia
• Rango de temperatura de funcionamiento: -40 °C a +300 °C
• Vida útil mínima certificada: 20 años
• Instalación: presión manual; la lengüeta de bloqueo proporciona una sujeción firme; se requiere destornillador para retirada/reposicionamiento
• Protección del aislamiento del cable: bordes redondeados
• Características especiales: algunas referencias incluyen una lengüeta corta para bordes de marco muy estrechos (10 mm)
• Certificaciones: c-UL-us (para los modelos indicados), DFARS (para los modelos indicados), RoHS conforme
• Unidades / medidas: milímetros
