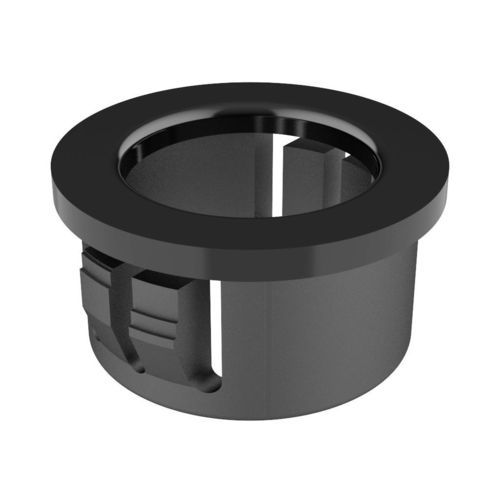

Machón de aislamiento MP

enchufablede poliamidade nailon

Descripción
Los aros pasacables MP convierten orificios de panel con bordes rugosos, afilados o irregulares en aperturas lisas e aisladas para proteger cables, tuberías, mangueras, cuerdas y líneas de servicios. Diseñados para aplicaciones industriales de aislamiento y protección mecánica.

Funcionamiento y variantes
Estos aros encajan mediante pestañas de bloqueo flexibles que se insertan con presión de la punta de los dedos y se adaptan al espesor máximo del panel hasta quedar fijados. Hay dos versiones:

• Tipo 1: doble pestaña en cada lado
• Tipo 2: una pestaña en cada lado

Rendimiento y dimensiones
Retención (familia): 15,8 kg. Disponibles en varios tamaños para orificios de 4,7 mm a 152,4 mm de diámetro. El cuadro técnico completo relaciona referencias y dimensiones.

Materiales y acabado
Material: Nylon (PA66). Colores estándar: Negro / Blanco. Otros colores bajo pedido y con cantidad mínima exigida (detalles comerciales no incluidos aquí).

Certificaciones y normas
Algunas referencias cumplen requisitos UL y están certificadas por CSA si procede. Clasificación UL94 de la familia: V2. RoHS conforme. IP: no especificado para la familia.

Dibujos, documentos y multimedia
Plano 2D (PDF) disponible. Vídeo demostrativo disponible para la familia MP. Medidas expresadas en milímetros.

Tabla de referencias (selección / tabla de tallas)
Referencia ; Agujero (A) ; Grosor máx panel (G) ; C ; B ; L ; H ; Tipo
02010000001 ; 4,70 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,20 ; 2
00101000001 ; 4,80 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,60 ; 2
02010000002 ; 5,50 ; 1,60 ; 3,20 ; 7,10 ; 6,00 ; 1,60 ; 2
02010000003 ; 6,40 ; 1,00 ; 3,20 ; 7,90 ; 7,90 ; 1,60 ; 2
02010000004 ; 6,40 ; 1,60 ; 3,60 ; 7,90 ; 7,90 ; 1,60 ; 2

Características / especificaciones técnicas

• Familia / Modelo: MP
• Función: aro pasacable aislante para proteger orificios de panel rugosos
• Material: Nylon (PA66)
• Colores: Negro, Blanco (otros colores bajo pedido)
• Instalación: encaje por presión con pestañas de bloqueo flexibles
• Versiones: Tipo 1 (doble pestaña), Tipo 2 (una pestaña)
• Retención (familia): 15,8 kg
• Rango diámetro orificio: 4,7 mm – 152,4 mm
• UL94: V2 (familia)
• Certificaciones: algunas referencias UL y CSA
• RoHS: conforme
• Unidades: milímetros
• Documentación: planos 2D (PDF) y vídeo disponible
