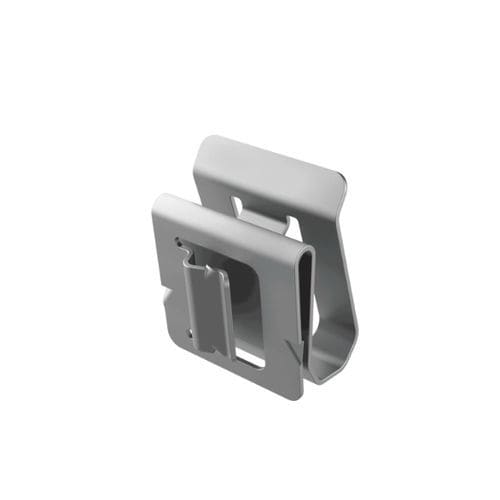

Clip de cables SFD

fotovoltaicode acero inoxidablede trazado

Descripción del producto
El clip de borde de panel bidireccional SFD está diseñado para la sujeción y guía de dos cables homogéneos, proporcionando una solución fiable para aplicaciones industriales y energéticas. Fabricado en acero inoxidable AISI 301, ofrece resistencia mecánica y a la corrosión adecuada para ambientes exigentes y temperaturas de funcionamiento elevadas.

Diseño e instalación
El modelo SFD presenta un diseño bidireccional con doble lengüeta de bloqueo que permite la instalación en posición vertical y horizontal. Su lengüeta corta es adecuada para el montaje en marcos de borde estrecho. La instalación se realiza mediante presión manual hasta quedar fijado al panel; la extracción o el reposicionamiento requieren un destornillador. Los bordes redondeados protegen el aislamiento del cable durante la instalación y en el servicio prolongado.

Durabilidad y rango de temperatura
Espesor: 0.635 mm, proporcionando mayor durabilidad en comparación con alternativas comunes y garantizando una vida útil mínima certificada de 20 años. Rango de temperatura de funcionamiento: -40 °C a +300 °C.

Aplicaciones

• Módulos fotovoltaicos
• Instalaciones eléctricas
• Paneles de control
• Telecomunicaciones
• Maquinaria industrial
• Sistemas de transporte
• Entornos marinos

Dibujos, aprobaciones e información adicional
PDF de dibujo: disponible
UL94: no aplicable / no proporcionado
IP: no aplicable / no proporcionado
RoHS: conforme
Medidas expresadas en: Millimeters
Vídeo: disponible

Referencias y dimensiones (tabla)
Encabezado: Referencia | Rango de cable (d) | Espesor del panel | C | B | H
02012000306 | 5.10 to 8.40 mm | 1.10 to 2.00 mm | C = 25.00 mm | B = 19.80 mm | H = 9.90 mm

Características / especificaciones técnicas

• Modelo: SFD
• Brand: ISC Plastic Parts
• Función: Fijación y guía de dos cables homogéneos
• Material: Acero inoxidable AISI 301
• Diseño: Bidireccional con doble lengüeta de bloqueo (apto para instalación vertical y horizontal)
• Lengüeta corta para montaje en marcos de borde estrecho
• Instalación: Presión manual; extracción/reposicionamiento con destornillador
• Bordes redondeados para proteger el aislamiento del cable
• Espesor: 0.635 mm
• Vida útil mínima certificada: 20 años
• Rango de temperatura de funcionamiento: -40 °C a +300 °C
• Rango de cable (referencia 02012000306): 5.10–8.40 mm
• Espesor del panel (referencia 02012000306): 1.10–2.00 mm
• Dimensiones (referencia 02012000306): C = 25.00 mm, B = 19.80 mm, H = 9.90 mm
• Normas: RoHS compliant
