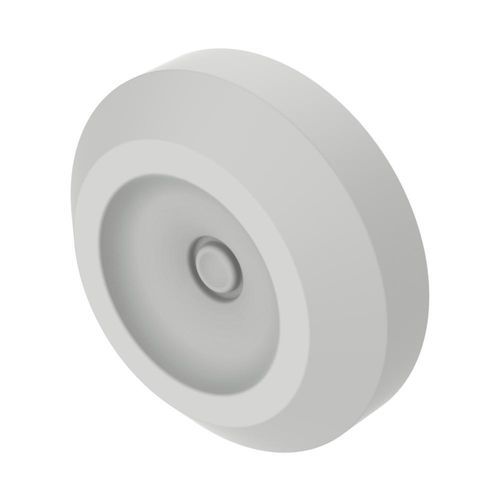

Pasacables de termoplástico TSS

de elastómerode membranacon membrana flexible

Descripción
El pasacables con membrana TSS es una solución de sellado por encaje para entradas de cable. Acepta una amplia gama de diámetros de cable, se fija de forma segura en paneles y cuenta con certificación IP67. La versión múltiple TSSH permite instalar hasta tres cables en un único orificio manteniendo el sellado y la protección.

Diseño y funcionalidad
Incorpora una membrana desmontable y una zona flexible con función joy-stick que permite orientar el cable sin afectar el grado de protección IP67. El TPE sin halógenos ofrece flexibilidad para instalaciones en superficies curvas y para absorber movimientos relativos del panel.

Características

• Material: TPE sin halógenos (Elastómero termoplástico)
• Grado de protección: IP67 (certificado por Semko)
• Inflamabilidad: UL94-HB o UL94-V0
• Colores estándar: Negro (RAL 9005), Gris claro (RAL 7035), Blanco (RAL 9010)
• Instalación: inserción por presión en el orificio; perforar la membrana desmontable con el cable; retirar manualmente los restos de membrana si procede
• Variantes: TSS monocable y TSSH multicable (hasta 3 cables)

Documentación y certificaciones
Planos 2D (PDF) disponibles. UL94: HB/V0. IP: 67. RoHS: conforme. Medidas en milímetros. Vídeo del producto disponible.

Tabla de referencias
Referencia | Diámetro agujero | Rosca de montaje | Grosor panel | Para cable (d) | L | L1 / L2 | D / D1
01601000050 | 16,00 | PG9/15,2 | 0,50 a 3,00 | 5,00 a 10,00 | 11,00 | 4,00 / 6,75 | 24,00 / 4,00
01601000004 | 16,50 | M16 | 0,50 a 3,00 | 5,00 a 10,00 | 11,00 | 4,00 / 6,75 | 23,50 / 4,00
01601000051 | 19,00 | PG11/18,6 | 0,50 a 3,00 | 6,00 a 12,00 | 11,00 | 4,00 / 6,75 | 26,00 / 5,00
01601000005 | 20,50 | M20 | 0,50 a 3,00 | 6,00 a 13,00 | 11,00 | 4,00 / 6,75 | 27,50 / 5,00
01601000052 | 23,00 | PG16/22,5 | 0,50 a 3,50 | 8,00 a 15,00 | 11,00 | 4,00 / 6,75 | 30,00 / 7,00
01601000006 | 25,50 | M25 | 0,50 a 3,50 | 8,00 a 17,00 | 11,00 | 4,00 / 6,75 | 32,50 / 7,00
01601000053 | 29,00 | PG21/28,3 | 0,50 a 4,50 | 10,00 a 20,00 | 11,00 | 4,00 / 6,75 | 36,00 / 9,00
01601000007 | 32,50 | M32 | 0,50 a 4,50 | 12,00 a 24,00 | 11,00 | 4,00 / 6,75 | 39,50 / 11,00
01601000054 | 38,00 | PG29/37,0 | 1,50 a 4,50 | 18,00 a 27,00 | 13,50 | 4,84 / 7,41 | 45,00 / 17,00
01601000040 | 40,50 | M40 | 1,50 a 4,50 | 19,00 a 31,00 | 13,50 | 4,84 / 7,41 | 47,50 / 18,00

Especificaciones técnicas

• Modelo: TSS
• Tipo de producto: Pasacable con membrana (monocable; variante TSSH multicable hasta 3 cables)
• Material: TPE sin halógenos
• Protección: IP67 (certificado Semko)
• Inflamabilidad: UL94-HB o UL94-V0
• Colores estándar: Negro (RAL 9005), Gris claro (RAL 7035), Blanco (RAL 9010); otros colores RAL bajo pedido
• Instalación: inserción por presión; perforar membrana desmontable con el cable; retirar restos de membrana si procede
• Compatibilidad: múltiples referencias (ver tabla para diámetro de orificio, rosca, espesor de panel y rangos de diámetro de cable)
• Unidades: milímetros
• Activos disponibles: plano 2D (PDF), certificado UL94, certificado IP, declaración RoHS, vídeo del producto
