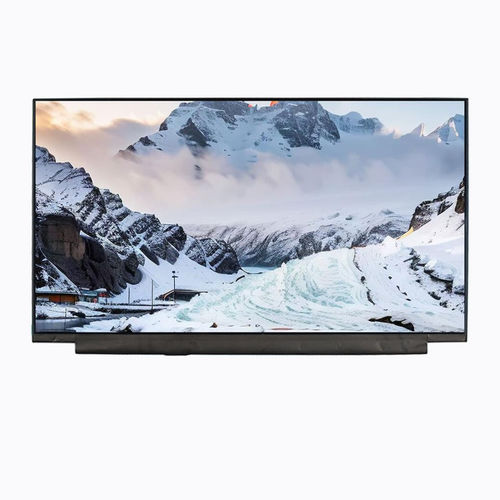

Módulo de visualización TFT LCD YX21520376811FA-LP8

IPSde color1920 x 1080

Resumen del producto
El YX21520376811FA-LP8 de Yousee es un módulo de pantalla LCD TFT IPS de 21,5 pulgadas con resolución 1920×1080 (Full HD) e interfaz LVDS. Está diseñado para monitores industriales, paneles HMI, plataformas integradas y equipos de visualización profesional que requieren gran tamaño de pantalla, amplios ángulos de visión y funcionamiento estable a largo plazo.

Características clave

• 21,5" Full HD (1920×1080) IPS TFT-LCD, transmisivo
• All-O'Clock (amplios ángulos de visión con uniformidad de brillo y color)
• Interfaz LVDS para transmisión de señal robusta y mejor inmunidad a interferencias en entornos industriales
• Retroiluminación LED blanca
• Modo de visualización Normally Black; disposición de píxeles en franjas verticales RGB

Especificaciones básicas (tabla)
Tamaño de pantalla: 21,5 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Modo de visualización: Normally Black
Resolución: 1920 (RGB) × 1080
Área activa: 476.06 × 267.79 mm
Dimensiones exteriores: 495.60 × 292.20 × 11.50 mm
Pitch de píxel: 0.24825 × 0.24825 mm
Disposición de píxeles: franjas verticales RGB
Dirección de visión: All-O'Clock (IPS)
Interfaz: LVDS
Retroiluminación: LED blanca

Características ópticas (tabla)
Resolución (típ.): 1920 × 1080
Relación de contraste (típ.): 1000 : 1
Gama de color (típ.): 72% NTSC
Luminancia (típ.): 250 cd/m²
Uniformidad de luminancia (típ.): 80%
Ángulo de visión (CR ≥ 10): 85° / 85° / 85° / 85°
Tiempo de respuesta (típ.): 30 ms

Condiciones de funcionamiento (tabla)
Temperatura de funcionamiento: 0°C ~ +50°C
Temperatura de almacenamiento: -20°C ~ +60°C

Dibujo mecánico
Dimensiones exteriores y dibujo mecánico provistos para referencia de integración y montaje: exterior 495.60 × 292.20 × 11.50 mm; área activa 476.06 × 267.79 mm.

Notas de aplicación

• Orientado a monitores industriales, HMI, plataformas embebidas y equipos de visualización profesionales.
• Se recomienda la interfaz LVDS en entornos industriales con ruido eléctrico por su transmisión robusta y resistencia a EMI.
• La tecnología IPS ofrece contraste estable y colores precisos en amplios ángulos de visión, apropiada para paneles de operación y salas de control.

Especificaciones técnicas

• Modelo: YX21520376811FA-LP8
• Marca: Yousee
• Tamaño de pantalla: 21,5 pulgadas
• Resolución: 1920 (RGB) × 1080 (Full HD)
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Modo de visualización: Normally Black
• Dirección de visión: All-O'Clock (IPS)
• Interfaz: LVDS
• Área activa: 476.06 × 267.79 mm
• Dimensiones exteriores: 495.60 × 292.20 × 11.50 mm
• Pitch de píxel: 0.24825 × 0.24825 mm
• Disposición de píxeles: franjas verticales RGB
• Retroiluminación: LED blanca
• Relación de contraste: 1000 : 1 (típ.)
• Gama de color: 72% NTSC (típ.)
• Luminancia: 250 cd/m² (típ.)
• Uniformidad de luminancia: 80% (típ.)
• Ángulo de visión (CR ≥ 10): 85° / 85° / 85° / 85°
• Tiempo de respuesta: 30 ms (típ.)
• Temperatura de funcionamiento: 0°C ~ +50°C
• Temperatura de almacenamiento: -20°C ~ +60°C
