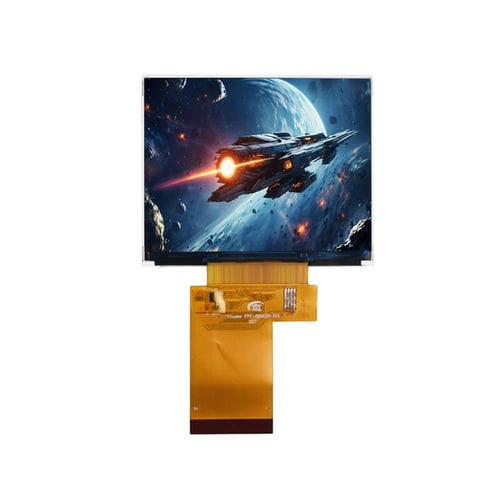

Módulo de visualización TFT LCD YX35012A

de color640 x 4803,5"

Descripción del producto
El YX35012A es un módulo de pantalla TFT-LCD transmisivo de 3,5 pulgadas con resolución 640×480 (VGA). Soporta interfaces duales (3SPI y RGB de 24 bits) y está controlado por el IC controlador N93052C, lo que permite su integración con sistemas MCU vía SPI o plataformas controladas por RGB. El módulo ofrece claridad a nivel VGA, amplio ángulo de visión (All O'Clock) y formato compacto, idóneo para control industrial, terminales médicos, POS y sistemas embebidos.

Características clave

• Tamaño de pantalla: 3,5 pulgadas, TFT-LCD transmisivo
• Resolución: 640×480 (RGB, VGA)
• Interfaz dual: 3SPI + RGB de 24 bits
• IC controlador: N93052C
• Dirección de visión amplia: All O'Clock
• Dimensiones exteriores compactas
• Rango de operación adecuado para uso industrial

Especificaciones básicas
Modelo: YX35012A
Tamaño de pantalla: 3,5 pulgadas
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 640 (RGB) × 480
Área activa: 70,08 × 52,56 mm
Dimensiones exteriores: 76,9 × 63,9 × 3,0 mm
Pitch de píxel: 0,110 × 0,110 mm
Dirección de visión: All O'Clock
Interfaz: 3SPI + RGB de 24 bits
IC controlador: N93052C

Características ópticas
Relación de contraste: 600–800 : 1
Gama de color: 50%
Luminancia: 300 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 75°–85° (todas direcciones)
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤ 90% HR (60°C)

Aplicaciones

• Paneles de control industrial
• Terminales médicos
• Sistemas de punto de venta (POS)
• Plataformas embebidas y dispositivos industriales/consumidores que requieren calidad de pantalla VGA

Especificaciones técnicas

• Modelo: YX35012A
• Tamaño de pantalla: 3,5 pulgadas
• Resolución: 640×480 (RGB)
• Área activa: 70,08 × 52,56 mm
• Dimensiones exteriores: 76,9 × 63,9 × 3,0 mm
• Pitch de píxel: 0,110 × 0,110 mm
• Tipo de LCD: TFT-LCD, transmisivo
• Dirección de visión: All O'Clock
• IC controlador: N93052C
• Interfaz: 3SPI + RGB de 24 bits
• Relación de contraste: 600–800 : 1
• Gama de color: 50%
• Luminancia: 300 cd/m²
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 75°–85°
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)
