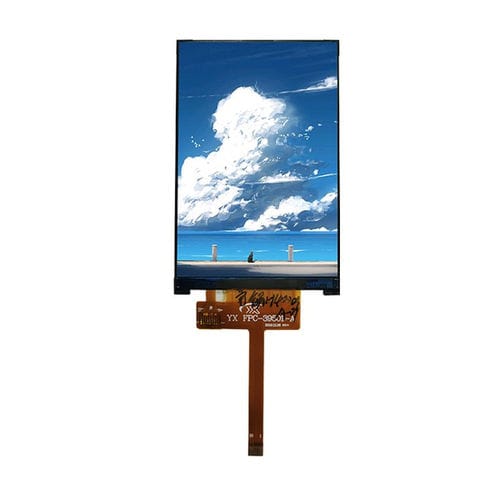

Módulo de visualización TFT LCD YX39501B

TNde color320 x 480

Descripción del producto
El Yousee YX39501B es un módulo LCD TFT de 3.95 inch con resolución 320×480 y controlador ST7796S. Diseñado para paneles de control industriales, dispositivos portátiles e interfaces HMI embebidas, utiliza un panel a-Si TN transmisivo positivo optimizado para visión a las 12 O'Clock, proporcionando buena legibilidad frontal y luminancia estable en aplicaciones de orientación fija. La interfaz SPI facilita la integración basada en MCU para sistemas embebidos de bajo coste.

Especificaciones clave

• Model: YX39501B
• Display size: 3.95 inch
• Resolution: 320 (RGB) × 480
• LCD type: a-Si TFT-LCD, Positive Transmissive (TN)
• Active area: 55.68 × 83.52 mm
• Outline dimensions: 60.20 × 94.00 × 2.39 mm
• Pixel pitch: 0.174 × 0.174 mm
• Viewing direction: 12 O'Clock
• Driver IC: ST7796S
• Interface: SPI

Mecánica e integración
Se proporcionan las dimensiones de contorno y dibujos mecánicos para el corte del panel y el montaje. El grosor de 2.39 mm admite diseños embebidos compactos; consulte el dibujo mecánico para la colocación de conectores y puntos de fijación.

Óptica y rendimiento

• Resolution: 320 × 480
• Typical luminance: 300 cd/m²
• Contrast ratio: 500:1
• Color gamut: 60%
• Response time: 16 ms
• Luminance uniformity: 80%
• Viewing angle (CR ≥ 10): 60° (L/R/U), 55° (D)

Condiciones ambientales

• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Humidity: ≤ 90% RH (60°C)

Aplicaciones

• Paneles de control industriales e HMI embebidas
• Dispositivos portátiles e instrumentos de mano
• Contadores, terminales médicos y otros displays de orientación fija
