Módulo de visualización TFT LCD YX09020542416BB
de color1024 x 6009"

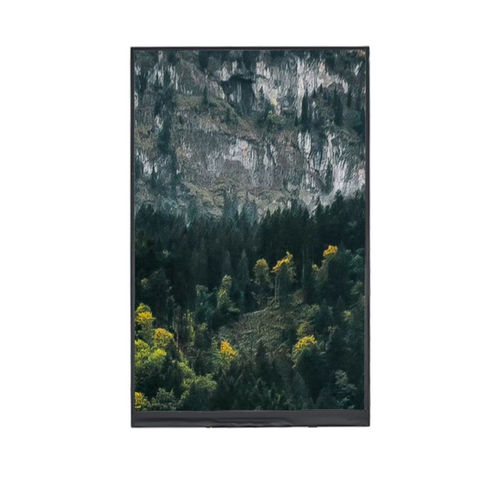

Módulo de visualización TFT LCD - YX09020542416BB - Shenzhen Yousee Technology Co., Ltd. - de color / 1024 x 600 / 9"
Módulo de visualización TFT LCD - YX09020542416BB - Shenzhen Yousee Technology Co., Ltd. - de color / 1024 x 600 / 9"
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD
Tipo
de color
Formato
1024 x 600
Tamaño de la pantalla
9"
Aplicaciones
industriales, para cuadros de mando, HMI
Interfaz
RGB
Estructura
compactos
Configuración/montaje
portátiles
Tipo de protección
IP65, robustos
Sistema operativo
Linux
Otras características
con gran ángulo de visión, a medida, económicos, con retroiluminación, con retroiluminación LED
Longitud

210,7 mm
(8,295 in)

Anchura

126,5 mm
(4,9803 in)

Grosor

4 mm
(0,157 in)

Temperatura de uso

Máx.: 70 °C
(158 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Descripción del producto
El YX09020542416BB es un módulo de pantalla TFT LCD de 9,0 pulgadas con resolución 1024×600 (WSVGA) e interfaz RGB, diseñado para HMI industriales, paneles de control y aplicaciones embebidas que requieren una mayor área de visualización y funcionamiento fiable a largo plazo. El modo de visualización normalmente negro y la estructura TFT transmisiva ofrecen contraste equilibrado y salida de imagen clara en entornos interiores y semiindustriales.

Especificaciones básicas
Tamaño de pantalla: 9,0 pulgadas
Tipo de LCD: TFT-LCD, transmisivo
Modo de visualización: normalmente negro
Resolución: 1024 (RGB) × 600
Área activa: 195,84 × 114,60 mm
Dimensiones exteriores: 210,70 × 126,50 × 4,00 mm
Pitch de píxeles: 0,19125 × 0,19125 mm
Distribución de píxeles: franja vertical RGB
Dirección de visión: 6 en punto (TN)
Interfaz: RGB
Retroiluminación: LED blanca

Dibujo mecánico
Dibujo mecánico e ilustración dimensional disponibles para apoyar la integración, el montaje y el diseño del marco durante el desarrollo del producto.

Características ópticas
Resolución: 1024 × 600
Relación de contraste: 800:1
Luminancia (típ.): 350 cd/m²
Uniformidad de luminancia: 80%
Ángulos de visión (CR ≥ 10): 70° / 70° / 60° / 70°
Tiempo de respuesta (típ.): 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤ 90% HR (60°C)

Características técnicas
  • Modelo: YX09020542416BB
  • Tipo de producto: módulo TFT LCD de 9,0 pulgadas
  • Resolución: 1024 × 600 (RGB)
  • Interfaz: RGB
  • Modo de visualización: normalmente negro
  • Retroiluminación: LED blanca
  • Área activa: 195,84 × 114,60 mm
  • Dimensiones exteriores: 210,70 × 126,50 × 4,00 mm
  • Pitch de píxeles: 0,19125 × 0,19125 mm
  • Distribución de píxeles: franja vertical RGB
  • Dirección de visión: 6 en punto (TN)
  • Luminancia típica: 350 cd/m²
  • Relación de contraste: 800:1
  • Ángulos de visión (CR≥10): 70° / 70° / 60° / 70°
  • Tiempo de respuesta: 25 ms
  • Temp. funcionamiento: -20°C ~ +70°C
  • Temp. almacenamiento: -30°C ~ +80°C
  • Humedad: ≤ 90% HR (60°C)
