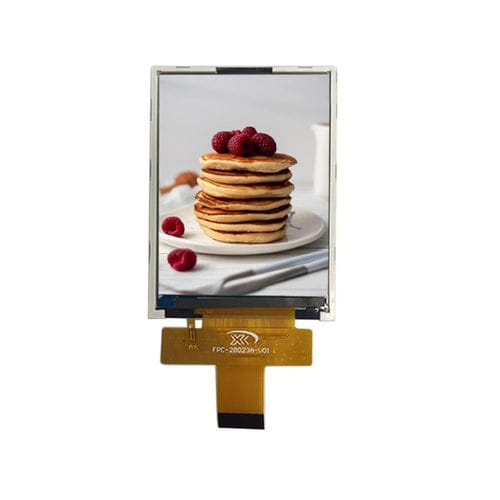

Módulo de visualización TFT LCD YX30001A

IPSde color360 x 640

Descripción general
El YX30001A es un módulo de pantalla TFT-LCD de 3,0 pulgadas con resolución 360 × 640 RGB y interfaz MIPI DSI. Controlado por el ST7701S, ofrece ángulo de visión All O’Clock (IPS) y un perfil delgado de 2,40 mm, ideal para sistemas embebidos y terminales industriales con espacio limitado.

Características clave

• Tamaño de pantalla: 3,0 pulgadas
• Resolución: 360 (RGB) × 640
• Tipo de LCD: TFT-LCD, transmisivo
• Dirección de visión: IPS / All O’Clock
• Driver IC: ST7701S
• Interfaz: MIPI DSI
• Retroiluminación: LED blancas × 4

Especificaciones básicas
Ítem: Especificación
Tamaño de pantalla: 3,0 pulgadas
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 360 (RGB) × 640
Área activa: 36,72 × 65,28 mm
Dimensiones exteriores: 42,64 × 74,51 × 2,40 mm
Pitch de píxel: 0,102 × 0,102 mm
Dirección de visión: All O’Clock (IPS)
Driver IC: ST7701S
Interfaz: MIPI DSI
Retroiluminación: LED blancas × 4
Tensión de entrada LCM: 2,8 ±0,1 V

Mecánica
Diseño mecánico compacto con perfil delgado de 2,40 mm para facilitar la integración en instrumentos portátiles y carcasa con espacio limitado. Plano mecánico disponible en la página del producto.

Características ópticas
Parámetro: Típico
Resolución: 360 × 640
Relación de contraste: 250 : 1
Gama de color: 70%
Luminancia: 300 cd/m²
Uniformidad de luminancia: 60%
Ángulo de visión (CR ≥ 10): 80° (todas direcciones)
Tiempo de respuesta: 30 ms

Condiciones de funcionamiento
Ítem: Rango
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% RH (60°C)

Notas de aplicación
Diseñado para plataformas basadas en Linux y Android y para sistemas embebidos de alto rendimiento. Aplicaciones típicas: instrumentos portátiles, terminales médicos, sistemas POS y controladores inteligentes que requieren alta calidad de pantalla en espacios reducidos.

Especificaciones técnicas

• Modelo: YX30001A
• Tamaño de pantalla: 3,0 pulgadas
• Resolución: 360 × 640 (RGB)
• Tipo de LCD: TFT-LCD, transmisivo
• Área activa: 36,72 × 65,28 mm
• Dimensiones exteriores: 42,64 × 74,51 × 2,40 mm
• Pitch de píxel: 0,102 × 0,102 mm
• Dirección de visión: All O’Clock (IPS)
• Driver IC: ST7701S
• Interfaz: MIPI DSI
• Retroiluminación: LED blancas × 4
• Tensión de entrada LCM: 2,8 ±0,1 V
• Luminancia: 300 cd/m²
• Relación de contraste: 250 : 1
• Tiempo de respuesta: 30 ms
• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤ 90% RH (60°C)
