Módulo de visualización TFT LCD YX45002A
IPSde colorgráfico

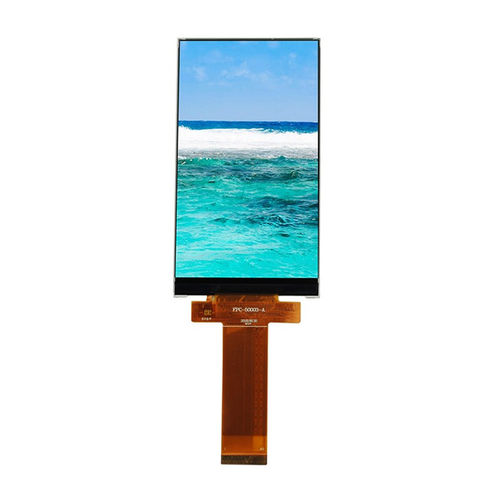

Módulo de visualización TFT LCD - YX45002A - Shenzhen Yousee Technology Co., Ltd. - IPS / de color / gráfico
Módulo de visualización TFT LCD - YX45002A - Shenzhen Yousee Technology Co., Ltd. - IPS / de color / gráfico
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD, IPS
Tipo
de color, gráficos
Formato
480 x 854
Interfaz
RGB, MIPI
Configuración/montaje
portátiles
Otras características
con gran ángulo de visión, de fuerte contraste
Longitud

59,17 mm
(2,33 in)

Anchura

108,14 mm
(4,2575 in)

Grosor

1,81 mm
(0,071 in)

Temperatura de uso

Máx.: 70 °C
(158 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Descripción del producto
El YX45002A es un módulo de pantalla TFT-LCD IPS de 4,5 pulgadas con alta resolución, que ofrece 480×854 píxeles y una interfaz MIPI. Está diseñado para dispositivos portátiles, terminales médicos, instrumentos móviles y sistemas HMI integrados. Con la tecnología IPS y el ángulo de visión All-O'Clock, la pantalla proporciona colores estables, alto contraste y excelente legibilidad desde cualquier dirección. Equipado con el controlador JD9161Z, garantiza un procesamiento de señal fluido y un rendimiento fiable a largo plazo en entornos embebidos exigentes. La pantalla en formato vertical de 4,5 pulgadas es especialmente adecuada para terminales móviles, equipos de recopilación de datos, paneles de control inteligentes y equipos portátiles profesionales.

Características clave
  • 4,5 pulgadas IPS TFT-LCD, transmisivo
  • Resolución 480 (RGB) × 854
  • Interfaz MIPI
  • Driver IC: JD9161Z
  • Ángulo de visión All-O'Clock (IPS)
  • Pantalla en formato vertical para aplicaciones embebidas/móviles

Especificaciones básicas
Tamaño de pantalla: 4,5 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Resolución: 480 (RGB) × 854
Área activa: 55,44 × 98,64 mm
Dimensiones exteriores: 59,17 × 108,14 × 1,81 mm
Pitch de píxel: 0,1155 × 0,1155 mm
Dirección de visión: All-O'Clock
Driver IC: JD9161Z
Interfaz: MIPI

Características ópticas
Resolución: 480 × 854
Relación de contraste: 800 : 1
Gama de color: 60%
Luminancia: 250 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
Tiempo de respuesta: 30 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Dibujo mecánico
Se proporciona el dibujo mecánico y los planos dimensionales para la verificación de integración y montaje.

Especificaciones técnicas
  • Modelo: YX45002A
  • Tamaño de pantalla: 4,5 pulgadas
  • Resolución: 480 × 854 (RGB)
  • Tipo de LCD: IPS TFT, transmisivo
  • Área activa: 55,44 × 98,64 mm
  • Dimensiones exteriores: 59,17 × 108,14 × 1,81 mm
  • Pitch de píxel: 0,1155 × 0,1155 mm
  • Dirección de visión: All-O'Clock (amplio ángulo)
  • Driver IC: JD9161Z
  • Interfaz: MIPI
  • Relación de contraste: 800:1
  • Luminancia: 250 cd/m²
  • Tiempo de respuesta: 30 ms
  • Temperatura de funcionamiento: -20°C a +70°C
  • Temperatura de almacenamiento: -30°C a +80°C
  • Humedad: ≤ 90% HR (60°C)
