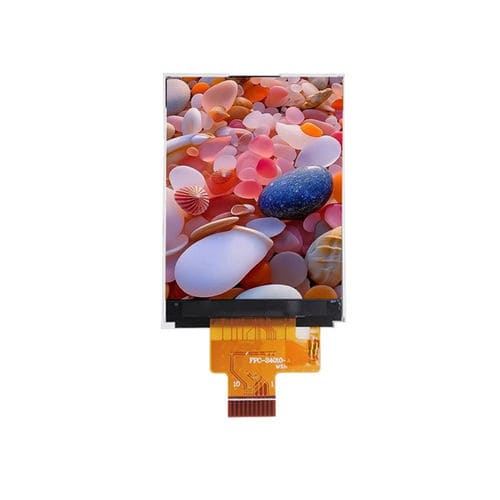

Módulo de visualización TFT LCD YX24010A

TNde colorgráfico

Descripción del producto
El YX24010A es un módulo LCD TFT de 2,4 pulgadas con resolución 240×320 (RGB), panel a‑Si TFT transmisivo positivo y controlador ST7789V integrado. Está pensado para aplicaciones embebidas compactas, dispositivos de mano, sistemas basados en MCU e instrumentos portátiles y equipos de control industrial que requieren una pantalla gráfica de pequeño formato.

Características clave

• Tamaño de pantalla: 2,4 pulgadas
• Resolución: 240 (RGB) × 320
• Tipo de LCD: a-Si TFT, transmisivo positivo
• Controlador: ST7789V
• Interfaz: SPI
• Dirección de visión: TN, 12 en punto
• Retroiluminación: 4 × LED blancos
• Tensión de entrada LCM: 2,8 ±0,1 V

Especificaciones técnicas

• Modelo: YX24010A
• Área activa: 36,72 × 48,96 mm
• Dimensiones externas: 42,72 × 60,26 × 2,45 mm
• Pitch de pixel: 0,153 × 0,153 mm
• Luminancia típica: 250 cd/m²
• Relación de contraste (typ): 500:1
• Gama de color (typ): 60%
• Tiempo de respuesta (typ): 16 ms

Datos ópticos y mecánicos

• Ángulo de visión (CR≥10) (typ): L45° / R45° / U45° / D20°
• Resolución: 240 × 320
• Configuración de retroiluminación: 4 × LED blancos

Condiciones de funcionamiento

• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)

Plano mecánico
Plano mecánico disponible para referencia de montaje y dimensiones; consulte el plano para la posición de conectores y orificios de fijación.
