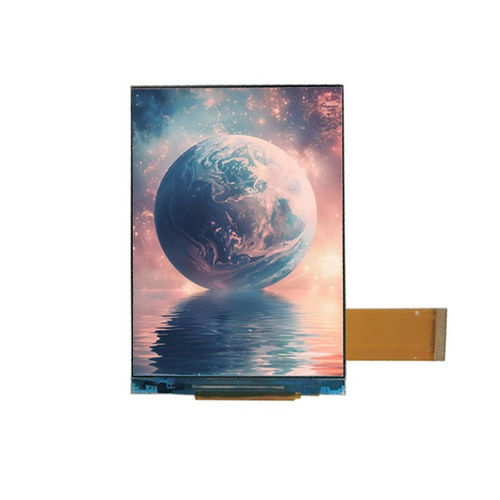

Módulo de visualización TFT LCD YX35024A
TNde color320 x 480

Módulo de visualización TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 480
Módulo de visualización TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 480
Módulo de visualización TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 480 - imagen - 2
Módulo de visualización TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 480 - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD, TN
Tipo
de color
Formato
320 x 480
Tamaño de la pantalla
3,5"
Aplicaciones
industriales
Interfaz
RGB, MCU
Longitud

54,48 mm
(2,145 in)

Anchura

84,71 mm
(3,335 in)

Grosor

2,3 mm
(0,091 in)

Temperatura de uso

Máx.: 70 °C
(158 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Descripción del producto
El YX35024A es un módulo de pantalla TFT LCD de 3,5 pulgadas con resolución 320×480 que admite interfaces duales MCU y RGB. Está diseñado para paneles de control industriales, terminales portátiles y sistemas HMI integrados.
Utiliza un panel TFT TN transmissivo optimizado para visión a las 12 en punto, ofreciendo buena legibilidad frontal, luminancia estable y rendimiento fiable en aplicaciones de orientación fija como contadores, consolas de control e instrumentos portátiles.
Con el controlador ILI9488, el YX35024A soporta control por MCU y entrada de video RGB de alta velocidad, proporcionando opciones flexibles de integración para equilibrar coste, rendimiento y complejidad del sistema.

Especificaciones básicas
Tamaño de pantalla: 3,5 pulgadas
Tipo de LCD: TN TFT-LCD, transmissive
Resolución: 320 (RGB) × 480
Área activa: 48,96 × 73,44 mm
Dimensiones externas: 54,48 × 84,71 × 2,30 mm
Pitch de píxel: 0,08625 × 0,08625 mm
Dirección de visión: 12 en punto
Driver IC: ILI9488
Interfaz: MCU / RGB

Características ópticas
Resolución: 320 × 480
Relación de contraste: 800 : 1
Gama de color: 60%
Brillo: 300 cd/m²
Uniformidad de brillo: 80%
Ángulo de visión (CR ≥ 10): 70° (I/D), 70° (Arriba), 60° (Abajo)
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Mecánica
El plano y el dibujo mecánico están disponibles en la página del producto para dimensiones y detalles de montaje.

Especificaciones técnicas
  • Modelo: YX35024A
  • Marca: Yousee
  • Tamaño de pantalla: 3,5 pulgadas
  • Resolución: 320 × 480 (RGB)
  • Tipo de LCD: TN, transmissive
  • Driver IC: ILI9488
  • Interfaz: MCU / RGB
  • Área activa: 48,96 × 73,44 mm
  • Dimensiones externas: 54,48 × 84,71 × 2,30 mm
  • Pitch de píxel: 0,08625 × 0,08625 mm
  • Dirección de visión: 12 en punto
  • Relación de contraste: 800 : 1
  • Gama de color: 60%
  • Brillo: 300 cd/m²
  • Uniformidad de brillo: 80%
  • Ángulo de visión (CR ≥ 10): 70° (I/D), 70° (Arriba), 60° (Abajo)
  • Tiempo de respuesta: 25 ms
  • Temperatura de funcionamiento: -20°C ~ +70°C
  • Temperatura de almacenamiento: -30°C ~ +80°C
  • Humedad: ≤ 90% HR (60°C)
