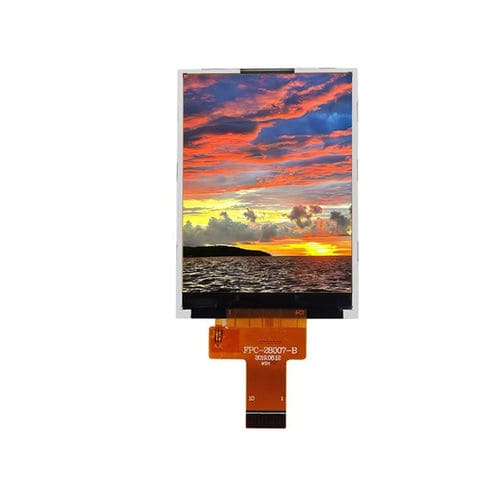

Módulo de visualización TFT LCD YX28005A

IPSde color240 x 320

Descripción del producto
El YX28005A es un módulo LCD TFT IPS transmisivo de 2,8 pulgadas con resolución 240×320, amplio ángulo de visión y reproducción de color estable. Con el controlador ST7789V y una interfaz SPI, facilita la integración en paneles HMI, controladores industriales y equipos portátiles, ofreciendo bajo consumo y funcionamiento fiable.

Especificaciones básicas
Tamaño de pantalla: 2,8 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Resolución: 240 (RGB) × 320
Área activa: 43,20 × 57,60 mm
Dimensiones exteriores: 50,00 × 69,20 × 2,30 mm
Pitch de píxel: 0,180 × 0,180 mm
Dirección de visión: IPS ángulo amplio
Driver IC: ST7789V
Interfaz: SPI

Dibujo mecánico
Se proporcionan dibujos mecánicos y diagramas de dimensiones para el montaje y el diseño de la carcasa. Consulte las imágenes del producto y la hoja de datos para vistas dimensionales detalladas.

Características ópticas
Resolución: 240 × 320
Relación de contraste: 500 : 1
Gama de color: 60 %
Luminancia: 300 cd/m²
Uniformidad de luminancia: 80 %
Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
Tiempo de respuesta: 16 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Especificaciones técnicas

• Modelo: YX28005A
• Tamaño de pantalla: 2,8 pulgadas
• Resolución: 240×320 (RGB)
• Tipo de LCD: IPS transmisivo TFT
• Área activa: 43,20 × 57,60 mm
• Dimensiones exteriores: 50,00 × 69,20 × 2,30 mm
• Pitch de píxel: 0,180 × 0,180 mm
• Dirección de visión: IPS ángulo amplio
• Driver IC: ST7789V
• Interfaz: SPI
• Luminancia: 300 cd/m²
• Relación de contraste: 500 : 1
• Gama de color: 60 %
• Tiempo de respuesta: 16 ms
• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤ 90% HR (60°C)
