Módulo de visualización TFT LCD YX35014A
TNde color320 x 480

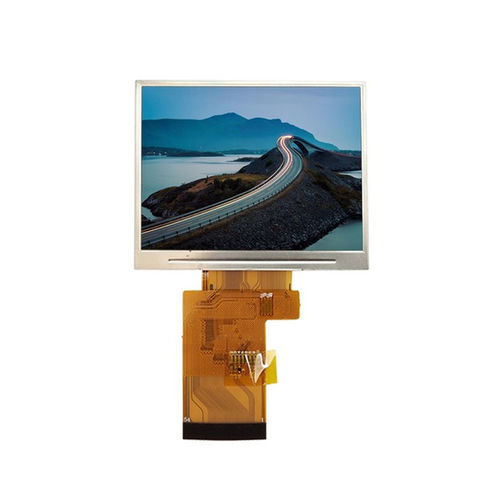

Módulo de visualización TFT LCD - YX35014A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 480
Módulo de visualización TFT LCD - YX35014A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 480
Módulo de visualización TFT LCD - YX35014A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 480 - imagen - 2
Módulo de visualización TFT LCD - YX35014A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 480 - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD, TN
Tipo
de color
Formato
320 x 480
Tamaño de la pantalla
3,5"
Aplicaciones
industriales, para equipamientos médicos, para instrumentación, para cuadros de mando, de control, HMI
Interfaz
RGB, SPI
Estructura
compactos, con tecnología COF (chip-on-film)
Configuración/montaje
portátiles, de exterior, de interior, empotrables
Tipo de protección
IP65
Sistema operativo
Linux
Otras características
a medida
Longitud

54,5 mm
(2,146 in)

Anchura

84 mm
(3,3071 in)

Grosor

3,05 mm
(0,12 in)

Temperatura de uso

Máx.: 70 °C
(158 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Resumen del producto
El YX35014A es un módulo de pantalla TFT LCD de 3,5 pulgadas con resolución 320×480, tecnología TFT a‑Si transmisiva y el controlador ST7796S. Ofrece brillo estable, gráficos nítidos y funcionamiento fiable, adecuado para paneles de control industriales, dispositivos portátiles y sistemas HMI integrados. Con su interfaz SPI y la dirección de visión TN optimizada a las 12 en punto, el YX35014A está diseñado para aplicaciones de visión frontal y mantiene una huella mecánica compacta.

Especificaciones básicas
Tamaño de pantalla: 3,5 pulgadas
Tipo de LCD: a‑Si TFT, transmisivo positivo
Resolución: 320 (RGB) × 480
Área activa: 48,96 × 73,44 mm
Dimensiones externas: 54,5 × 84,0 × 3,05 mm
Pitch de píxel: 0,153 × 0,153 mm
Dirección de visualización: TN, 12 en punto
Driver IC: ST7796S
Interfaz: SPI

Dibujo mecánico
El dibujo mecánico está disponible en la página del producto (imagen proporcionada que muestra el contorno y las dimensiones).

Características ópticas
Resolución: 320 × 480
Relación de contraste: 500 : 1
Gama de color: 60%
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 60° (I) / 60° (D) / 60° (S) / 40° (B)
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Características / especificaciones técnicas
  • Modelo: YX35014A
  • Tamaño de pantalla: 3,5 pulgadas
  • Resolución: 320×480 (RGB)
  • Tipo de LCD: a‑Si TFT, transmisivo positivo
  • Área activa: 48,96 × 73,44 mm
  • Dimensiones externas: 54,5 × 84,0 × 3,05 mm
  • Pitch de píxel: 0,153 × 0,153 mm
  • Dirección de visualización: TN, 12 en punto (optimizado para vista frontal)
  • Driver IC: ST7796S
  • Interfaz: SPI
  • Relación de contraste: 500:1
  • Gama de color: 60%
  • Uniformidad de luminancia: 80%
  • Ángulos de visión (CR ≥ 10): I60° / D60° / S60° / B40°
  • Tiempo de respuesta: 25 ms
  • Temperatura de funcionamiento: -20°C a +70°C
  • Temperatura de almacenamiento: -30°C a +80°C
  • Humedad: ≤ 90% HR (60°C)
