Módulo de visualización TFT LCD YX35025A
IPSde color320 x 480

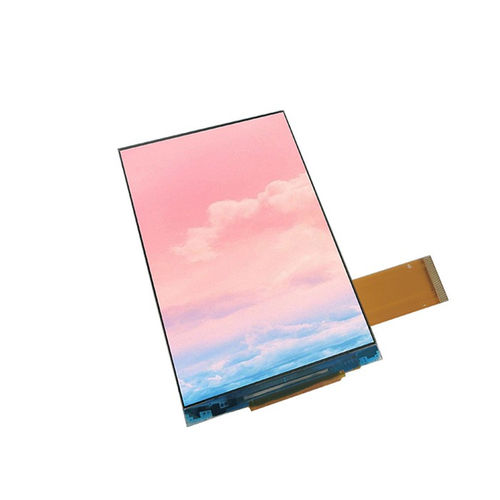

Módulo de visualización TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / de color / 320 x 480
Módulo de visualización TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / de color / 320 x 480
Módulo de visualización TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / de color / 320 x 480 - imagen - 2
Módulo de visualización TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / de color / 320 x 480 - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD, IPS
Tipo
de color
Formato
320 x 480
Tamaño de la pantalla
3,5"
Aplicaciones
industriales, para equipamientos médicos, HMI, médicos
Interfaz
RGB, SPI, MCU
Configuración/montaje
portátiles, empotrables
Otras características
con gran ángulo de visión
Longitud

84,71 mm
(3,335 in)

Anchura

54,48 mm
(2,1449 in)

Grosor

2,3 mm
(0,091 in)

Temperatura de uso

Máx.: 70 °C
(158 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Descripción del producto
El Yousee YX35025A es un módulo de pantalla LCD TFT IPS de 3,5 pulgadas con resolución 320×480 y doble interfaz 3SPI + RGB18 bits, controlado por el IC ILI9488. Está diseñado para paneles de control industriales, terminales médicos, sistemas POS y HMI embebidas. Soporta control MCU SPI y entrada de vídeo RGB de alta velocidad para una integración flexible.

Características clave
  • Tamaño de pantalla: 3,5 pulg.
  • Resolución: 320 (RGB) × 480
  • Tipo de LCD: IPS TFT-LCD, transmisivo
  • Tecnología IPS de amplio ángulo con dirección de visión All-O'Clock
  • Driver IC: ILI9488
  • Interfaz dual: 3SPI + RGB18 bits (control MCU SPI y RGB de alta velocidad)
  • Aplicaciones: control industrial, terminales médicos, sistemas POS, HMI embebida, dispositivos portátiles


Especificaciones básicas (tabla)
Tamaño de pantalla: 3,5 pulg.
Tipo de LCD: IPS TFT-LCD, transmisivo
Resolución: 320 (RGB) × 480
Área activa: 48.96 × 73.44 mm
Dimensiones exteriores: 54.48 × 84.71 × 2.30 mm
Pitch de píxel: 0.08625 × 0.08625 mm
Dirección de visión: All-O'Clock
Driver IC: ILI9488
Interfaz: 3SPI + RGB18 bits

Características ópticas (tabla)
Resolución: 320 × 480
Relación de contraste: 800 : 1 (typ.)
Gama de color: 60% (typ.)
Luminancia: 300 cd/m² (typ.)
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° (todas direcciones)
Tiempo de respuesta: 25 ms (typ.)

Condiciones de funcionamiento (tabla)
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤ 90% HR (60°C)

Dibujo mecánico
Se proporcionan el dibujo mecánico y las imágenes del producto para referencia dimensional y planificación de integración.

Especificaciones técnicas
  • Modelo: YX35025A
  • Tamaño de pantalla: 3,5 pulg.
  • Resolución: 320×480 (RGB)
  • Área activa: 48.96 × 73.44 mm
  • Dimensiones exteriores: 54.48 × 84.71 × 2.30 mm
  • Pitch de píxel: 0.08625 × 0.08625 mm
  • Tipo de LCD: IPS TFT-LCD, transmisivo
  • Dirección de visión: All-O'Clock (amplio ángulo)
  • Driver IC: ILI9488
  • Interfaz: 3SPI + RGB18 bits (interfaz dual)
  • Luminancia (typ.): 300 cd/m²
  • Relación de contraste (typ.): 800:1
  • Gama de color (typ.): 60%
  • Tiempo de respuesta (typ.): 25 ms
  • Temperatura de funcionamiento: -20°C a +70°C
  • Temperatura de almacenamiento: -30°C a +80°C
  • Humedad: ≤ 90% HR (60°C)
