Módulo de visualización LED YX28007B
TFT LCDTNde color

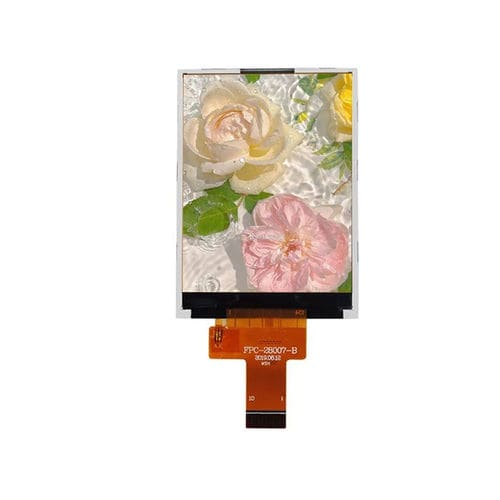

Módulo de visualización LED - YX28007B - Shenzhen Yousee Technology Co., Ltd. - TFT LCD / TN / de color
Módulo de visualización LED - YX28007B - Shenzhen Yousee Technology Co., Ltd. - TFT LCD / TN / de color
Módulo de visualización LED - YX28007B - Shenzhen Yousee Technology Co., Ltd. - TFT LCD / TN / de color - imagen - 2
Módulo de visualización LED - YX28007B - Shenzhen Yousee Technology Co., Ltd. - TFT LCD / TN / de color - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD, TN, LED
Tipo
de color
Formato
240 x 320
Tamaño de la pantalla
2,8"
Aplicaciones
industriales, HMI
Interfaz
RGB, SPI, MCU
Configuración/montaje
portátiles, empotrables, empotrables
Otras características
con retroiluminación LED
Longitud

50 mm
(1,969 in)

Anchura

69,2 mm
(2,7244 in)

Grosor

2,45 mm
(0,096 in)

Temperatura de uso

Máx.: 70 °C
(158 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Descripción general
El YX28007B es un módulo de pantalla TFT LCD de 2,8 pulgadas con resolución 240×320, panel TFT a-Si transmisivo y controlador ST7789V. Ofrece brillo estable e imágenes nítidas para paneles de control industriales, dispositivos portátiles y sistemas HMI embebidos. El módulo utiliza una interfaz SPI de 4 hilos y una tensión de funcionamiento de 2,8 V para facilitar la integración con plataformas basadas en MCU.

Capacidades clave
  • Tamaño de pantalla: 2,8 pulgadas
  • Resolución: 240 (RGB) × 320
  • Driver IC: ST7789V
  • Interfaz: SPI de 4 hilos
  • Retroiluminación: LED blancos × 4


Especificaciones básicas
Tamaño de pantalla: 2,8 pulgadas
Tipo de LCD: a-Si TFT, transmisivo positivo
Resolución: 240 (RGB) × 320
Área activa: 43.20 × 57.60 mm
Dimensiones exteriores: 50.00 × 69.20 × 2.45 mm
Pitch de píxel: 0.180 × 0.180 mm
Dirección de visión: TN, 12 O'Clock
Driver IC: ST7789V
Interfaz: SPI de 4 hilos
Retroiluminación: LED blancos × 4
Tensión de entrada LCM: 2.8 ±0.1 V

Características ópticas
Relación de contraste: 500 : 1
Gama de color: 60%
Luminancia: 300 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 45° (L) / 45° (R) / 50° (U) / 20° (D)
Tiempo de respuesta: 16 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Especificaciones técnicas
  • Modelo: YX28007B
  • Panel de visualización: 2.8" TFT, a-Si, transmisivo positivo
  • Resolución: 240 × 320 (RGB)
  • Área activa: 43.20 × 57.60 mm
  • Dimensiones exteriores: 50.00 × 69.20 × 2.45 mm
  • Pitch de píxel: 0.180 × 0.180 mm
  • Dirección de visión: TN, 12 O'Clock (optimizado para vista frontal)
  • Driver IC: ST7789V
  • Interfaz: SPI de 4 hilos (adecuado para integración MCU)
  • Retroiluminación: 4 × LED blancos
  • Luminancia típica: 300 cd/m²
  • Relación de contraste: 500:1
  • Gama de color: 60%
  • Tiempo de respuesta: 16 ms
  • Ángulo de visión (CR≥10): L45° / R45° / U50° / D20°
  • Tensión de entrada LCM: 2.8 ±0.1 V (tensión de funcionamiento ~2.8V)
  • Rango de temperatura de funcionamiento: -20°C a +70°C
  • Rango de temperatura de almacenamiento: -30°C a +80°C
  • Humedad: ≤ 90% HR (a 60°C)
  • Aplicaciones típicas: paneles de control industriales, dispositivos portátiles, sistemas HMI embebidos
